Le modèle de données Gaz est constitué des deux topologies suivantes :
- Topologie du réseau de gaz : construite à partir de la classe d'objets noeud GA_POINT et de la classe d'objets arête GA_LINE. Un point du réseau de gaz peut être associé à un site (FID_SITE).
- Topologie des câbles pilote : construite à partir de la classe d'objets noeud GA_C_POINT et de la classe d'objets arête GA_C_LINE. Un point de câble peut être associé à un site et à une armoire de commande (FID_SITE, FID_CONTROL_CABINET).
Les classes d'objets de géométrie noeud et arête sont stockées dans la rubrique Topologie.

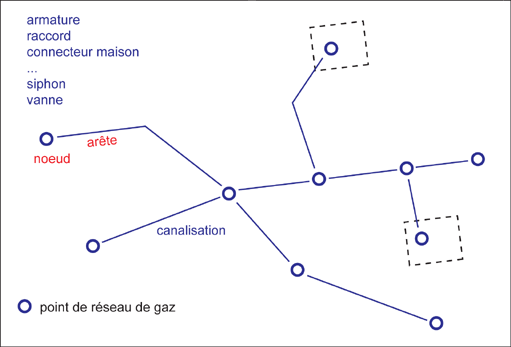

Topologie du réseau de gaz. Les points du réseau sont connectés aux lignes. Ils ne doivent pas figurer sur une ligne du réseau.
Obtention d'une topologie de réseau correcte
La topologie exige que les points du réseau soient toujours placés au début ou à la fin d'une ligne de réseau. Ils ne doivent jamais figurer sur une ligne. Si vous insérez un point du réseau sur une ligne, celle-ci doit être interrompue au niveau du point d'insertion. La cohérence de la topologie est garantie par les règles d'objet.
Si vous retirez un point du réseau, vous devez joindre les lignes de connexion.
Pour plus d'informations, voir Fractionnement des lignes et Procédez à l'extraction de points à partir de lignes.
Pour plus d'informations sur les règles d'objet, voir Organisation des objets et fonctions Gaz.
