A propos du modèle de données Gaz

Le modèle de données Gaz est constitué des éléments suivants :

Composant du modèle de données Gaz	Classes d'objets

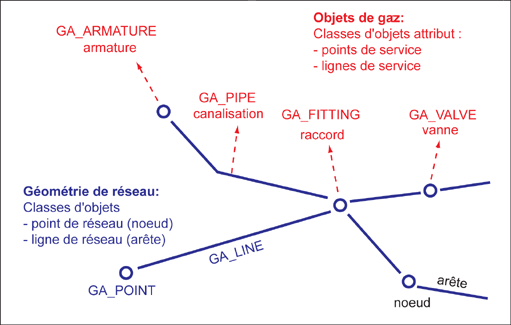

Géométrie du réseau	La géométrie du réseau est stockée dans les classes d'objets GA_POINT (pour les noeuds) et GA_LINE (pour les arêtes). Ces classes contiennent uniquement la géométrie, et non les attributs. Elles sont liées aux objets Gaz pour les informations sur les attributs. Les lignes de ces tables sont gérées par l'API de service de Topobase. N'ajoutez pas de colonnes client aux classes d'objets de géométrie. Ces classes d'objets forment la topologie de réseau.
Topologie de réseau	La topologie de réseau est stockée dans les classes d'objets _NNOD (noeuds de la topologie) et _NLNK (liens de la topologie). Seules les classes d'objets point de la rubrique Point et les classes d'objets canalisation de la rubrique Canalisation font partie de la topologie du réseau de gaz. Les autres classes d'objets (telles que les rubriques Protection, Site ou Installation ou la classe d'objets Avarie de la rubrique Canalisation) ne font pas partie de la topologie de réseau.
Objets gaz	Les objets gaz sont stockés dans les classes d'objets attribut GA_POINT.FID_ATTR (points de service) et GA_LINE.FID_ATTR (lignes de service). Ils sont liés aux classes d'objets de géométrie point ou ligne associées.
Câbles pilote	La géométrie relative aux câbles pilote figure dans les classes d'objets GA_C_LINE et GA_C_POINT. Les attributs sont stockés dans les classes d'objets GA_C_CABLE et GA_C_CABLE_POINT. Les classes d'objets de géométrie créent la topologie de réseau.
Tables modèle	Les tables modèle permettent de stocker plusieurs types d'un élément de réseau spécifique. Elles se trouvent dans la rubrique Administration de la section Fabricant et sont dotées du suffixe _MODEL. Voir aussi Modèle de données : tables modèle.
Cotation	La cotation figure dans les classes d'objets avec les suffixes _L (lignes), _P (points) et _HL (lignes d'aide).
Domaines	Les tables de domaine comportent le suffixe _TBD et contiennent les listes des valeurs d'attributs pouvant être utilisées dans les listes déroulantes des formulaires.
Etiquettes	Les tables d'étiquettes comportent le suffixe _TBL et contiennent des étiquettes d'objets.
Règles d'objet	Les règles d'objet côté client permettent de personnaliser le comportement. Pour plus d'informations, voir Organisation des objets et fonctions Gaz.

Modèle de données Gaz
