Vérification des flèches des nouvelles sections d’acier

Découvrez comment vérifier la flèche des nouvelles sections d'acier créées.

1. Continuez à travailler dans votre projet ou ouvrez le projet Plate_Provided_Reinforcement_Modification.rtd.
   Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
2. Cliquez sur (Analyse Vérification).

   La boîte de dialogue Vérification s’ouvre.

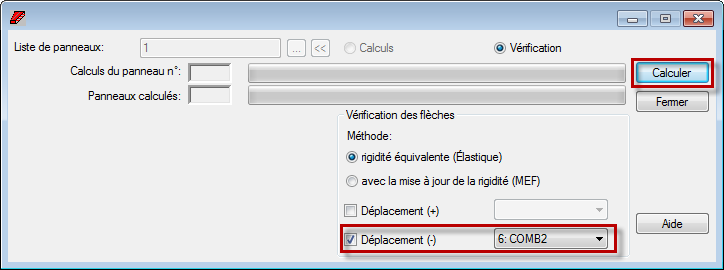

3. Dans la boîte de dialogue Vérification, définissez les options suivantes :
   • Sélectionnez Déplacement (-) et assurez-vous que 6: COMB2 est sélectionné.
   • Cliquez sur Calculer.

4. Fermez la boîte de dialogue Vérification.
5. Dans le coin supérieur gauche de la boîte de dialogue Dalle - cartographie du ferraillage, sélectionnez la vue X-.

   La partie inférieure de la zone de ferraillage réel pour la direction X s'affiche dans la vue.

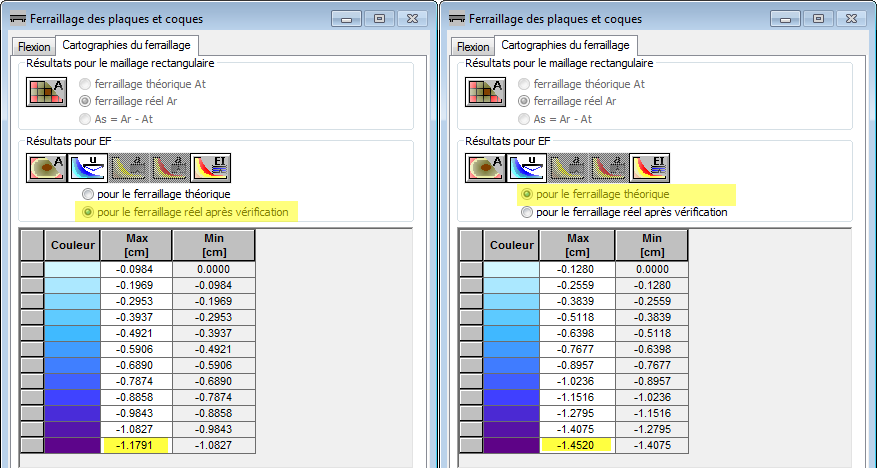

6. Dans la boîte de dialogue Ferraillage des plaques et coques, accédez à l'onglet Cartographies du ferraillage, puis définissez les options suivantes :
   • Dans la zone Résultats pour EF, cliquez sur (cartographie de la flèche),
   • Utilisez les options pour le ferraillage réel après la vérification et pour le ferraillage théorique pour comparer les flèches avant et après la vérification.

7. Enregistrez le projet sous Plate_Provided_Reinforcement_Deflection.rtd.
