Exécution et vérification de l'analyse

Découvrez comment afficher les charges sismiques graphiquement, dans un tableau, et utiliser les notes de calcul.

1. Dans la boîte de dialogue Type d'analyse, cliquez sur Calculer.
   Les calculs peuvent prendre un certain temps.

   Remarque : Les efforts sollicitants pour les cas de charge sont générés lors des calcul de l'analyse de la structure.
2. Une fois l'analyse terminée, fermez la boîte de dialogue Type d'analyse.
3. Dans la liste déroulante Présentations, sélectionnez Résultats, puis Résultats - diagrammes, comme illustré ci-dessous.








4. Pour afficher les charges plus clairement, dans la barre d'état Vue, désactivez (Croquis des profilés).
5. Cliquez avec le bouton droit de la souris et sélectionnez Affichage des attributs.

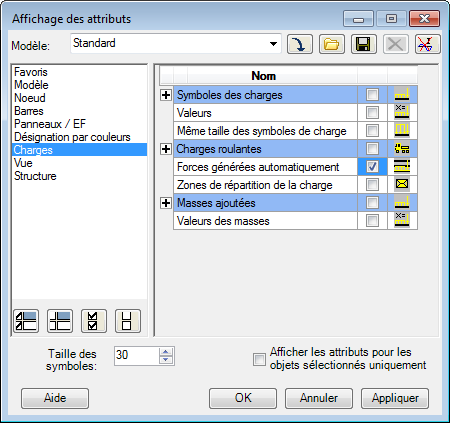

6. Dans la boîte de dialogue Affichage des attributs, sélectionnez Charges, puis Forces générées automatiquement, comme indiqué ci-dessous. Cliquez sur OK.

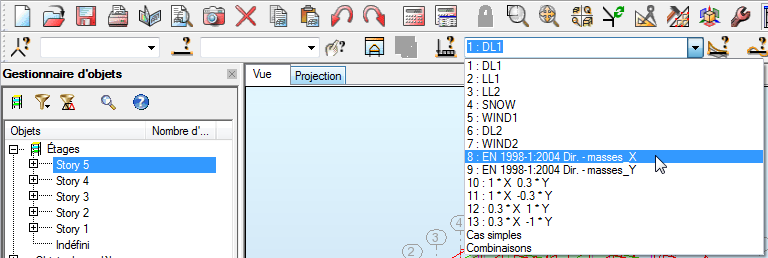

7. Les charges PERM1 par défaut s'affichent. Pour afficher la charge sismique, développez la liste déroulante Cas de charge et sélectionnez EN 1998-1:2004 Direction X, comme illustré ci-dessous.

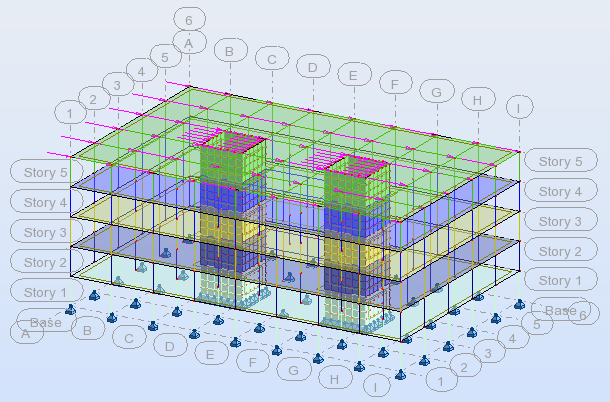

   Les forces s'affichent comme indiqué ci-dessous.








8. Pour voir les informations sous forme de tableau, cliquez avec le bouton droit de la souris et sélectionnez Tableaux...
9. Dans la boîte de dialogue Tableaux de données et de résultats, sélectionnez Charges, Tableau complet, puis cliquez sur OK.
10. Dans le tableau des charges, cliquez sur l'onglet Valeurs.

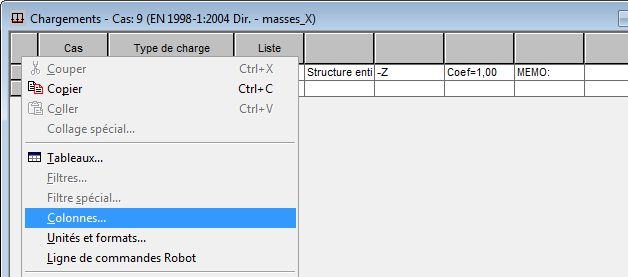

11. Cliquez avec le bouton droit de la souris sur le tableau et sélectionnez Colonnes....




12. Dans la boîte de dialogue Charges, sélectionnez Afficher les charges générées automatiquement dans le logiciel, puis cliquez sur OK.

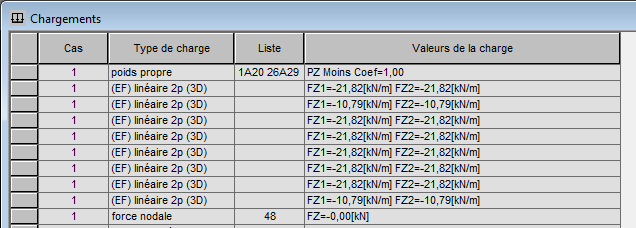

13. Les charges s'affichent désormais comme illustré ci-dessous.




14. Les paramètres définis et les résultats intermédiaires de l'analyse sismique peuvent également être consultés dans une note de calcul. Dans la barre de menus, cliquez sur Analyse > Notes de calcul > Note de calcul simplifiée.

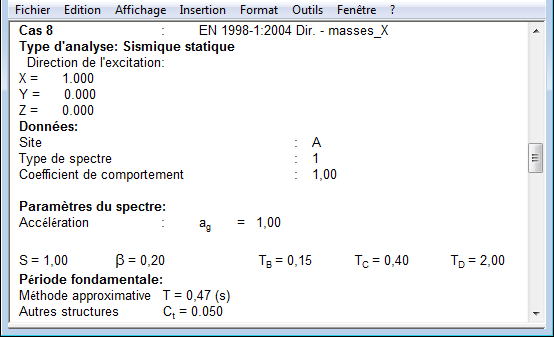

15. Faites défiler la liste vers le bas dans la fenêtre pour afficher les informations copiées dans la note, comme illustré ci-dessous.




16. Une fois que vous avez fini de consulter les informations, enregistrez et fermez le projet.

Cliquez ici pour accéder au résumé.
