Définition des propriétés de la plaque

Découvrez comment définir les propriétés de la plaque.

Continuez à travailler dans votre projet ou ouvrez le projet Plate_Contour.rtd..
Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
Cliquez sur (Dimensionnement Armature théorique dalles/voiles BA - options Paramètres réglementaires).
La boîte de dialogue Type d’armature des plaques et coques s'ouvre.
Cliquez sur (Définir un nouveau type d'armature).

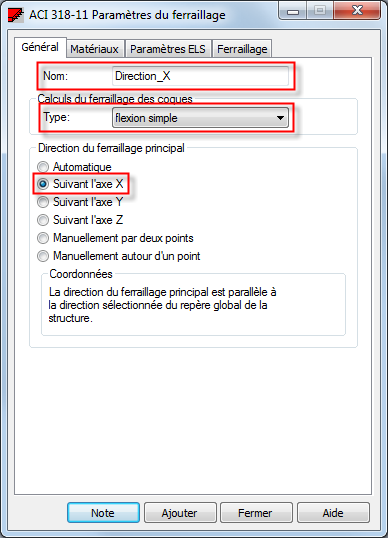

La boîte de dialogue Paramètres d'armature ACI 318-11 s'ouvre.
Dans l'onglet Général, définissez les paramètres suivants :
- Nom : Direction_X,
- Calculs d'armature pour les coques : flexion simple,
- Direction d'armature principal : Suivant l'axe X.

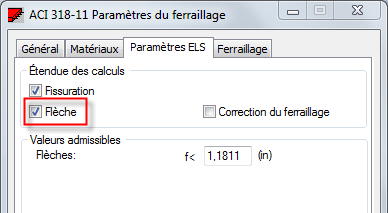

Accédez à l'onglet Paramètres ELS, puis sélectionnez Flèche dans les options de l'étendue des calculs.
Cliquez sur Ajouter, puis fermez la boîte de dialogue Paramètres d'armature ACI 318-11.
Le nouveau type d’armature s'affiche dans la liste, comme illustré ci-dessous :
Fermez la boîte de dialogue Type d’armature des plaques et coques.
Cliquez sur (Géométrie Panneaux).

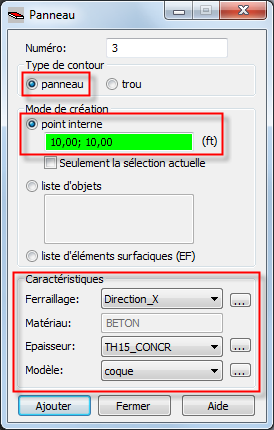

La boîte de dialogue Panneau s’ouvre.
Dans le type de contour, sélectionnez Panneau.
Accédez à la zone Propriétés et vérifiez que l'option Direction_X est sélectionnée dans la liste Armature.
Pour définir une nouvelle épaisseur, cliquez sur en regard de la liste Epaisseur.

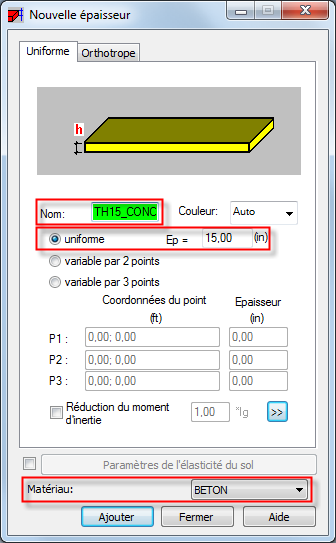

La boîte de dialogue Nouvelle épaisseur s’ouvre.
Dans l'onglet Uniforme, définissez les paramètres suivants :
- Nom : TH15_CONCR,
- uniforme Ep : 15
- Matériau : BETON.
Cliquez sur Ajouter, puis fermez la boîte de dialogue Nouvelle épaisseur.
La nouvelle épaisseur TH15_CONCR doit être automatiquement sélectionnée dans la liste Epaisseur.
Dans la zone Propriétés de boîte de dialogue Panneau, sélectionnez Coque dans la liste des modèles.
Placez le curseur dans la zone Mode de création Point interne, puis dans la zone de dessin, cliquez sur l'un des points internes : près du point (10.00, 10.00).
Fermez la boîte de dialogue Panneau.

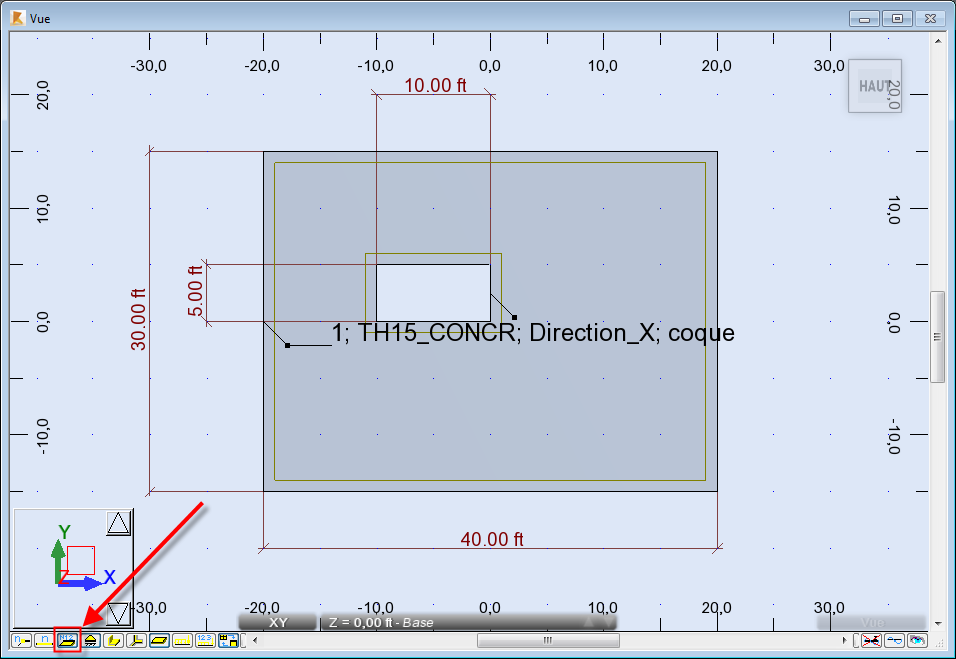

Cliquez sur (Descriptions des panneaux) au bas de la zone de dessin pour afficher les descriptions du panneau.
Enregistrez le projet sous Plate_Properties.rtd.
