Découvrez comment ajouter et copier des poutres au toit du bâtiment.
- Effectuez un panoramique jusqu'à ce que les poutres copiées à l'étage 5 soient affichés. Sélectionnez-les, puis supprimez-les.
- Définissez Présentation sur Géométrie.
- Dans la barre d'outil de dimensionnement de structure, cliquez sur
(Poutre). - Dans la boîte de dialogue Poutre, définissez Type de profilé sur Poutre acier et Profilé sur IPE 270.

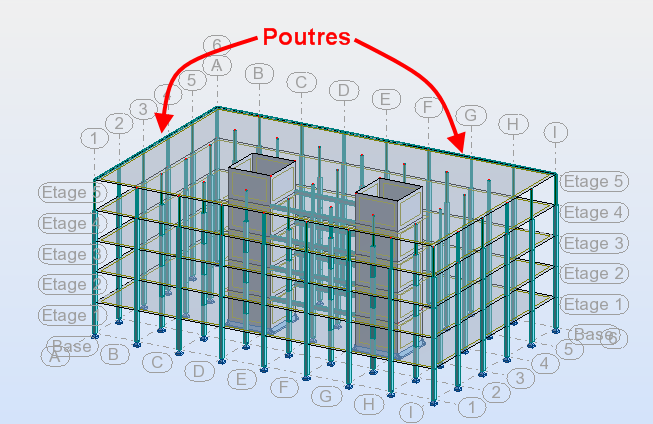

- Effectuez un zoom arrière et dessinez deux poutres, comme illustré ci-dessous.
- Passer à la vue Plan.

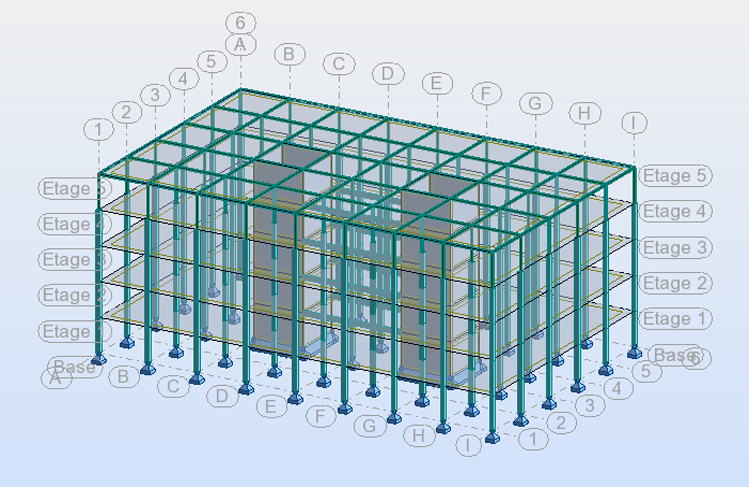

- Sélectionnez la poutre longue et copiez-la dans les autres grilles. Répétez la procédure avec la poutre la plus courte. Le bâtiment final doit ressembler à celui présenté ci-dessous.
- Enregistrez le projet.
Cliquez ici pour accéder au résumé.
