Vérification de la flèche du ferraillage réel

Découvrez comment vérifier la flèche du ferraillage réel.

1. Continuez à travailler dans votre projet ou ouvrez le projet Plate_Provided_Reinforcement.rtd.
   Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
2. Cliquez sur (Analyse Vérification).

   La boîte de dialogue Vérification s’ouvre.

3. Dans la boîte de dialogue Vérification, définissez les options suivantes :
   • Sélectionnez Déplacement (-) et assurez-vous que 6: COMB2 est sélectionné.
   • Cliquez sur Calculer.


   La boîte de dialogue Etat de calcul s'ouvre et affiche les informations relatives à la flèche de plaque admissible qui a été dépassée.

4. Fermez le message Etat de calcul.
5. Fermez la boîte de dialogue Vérification.
6. Accédez à la boîte de dialogue Ferraillage des plaques et coques, puis définissez les options suivantes :
   • Dans la zone Résultats pour EF, cliquez sur (cartographie de la flèche),
   • Dans le groupe Affichage, désélectionnez Maillage.

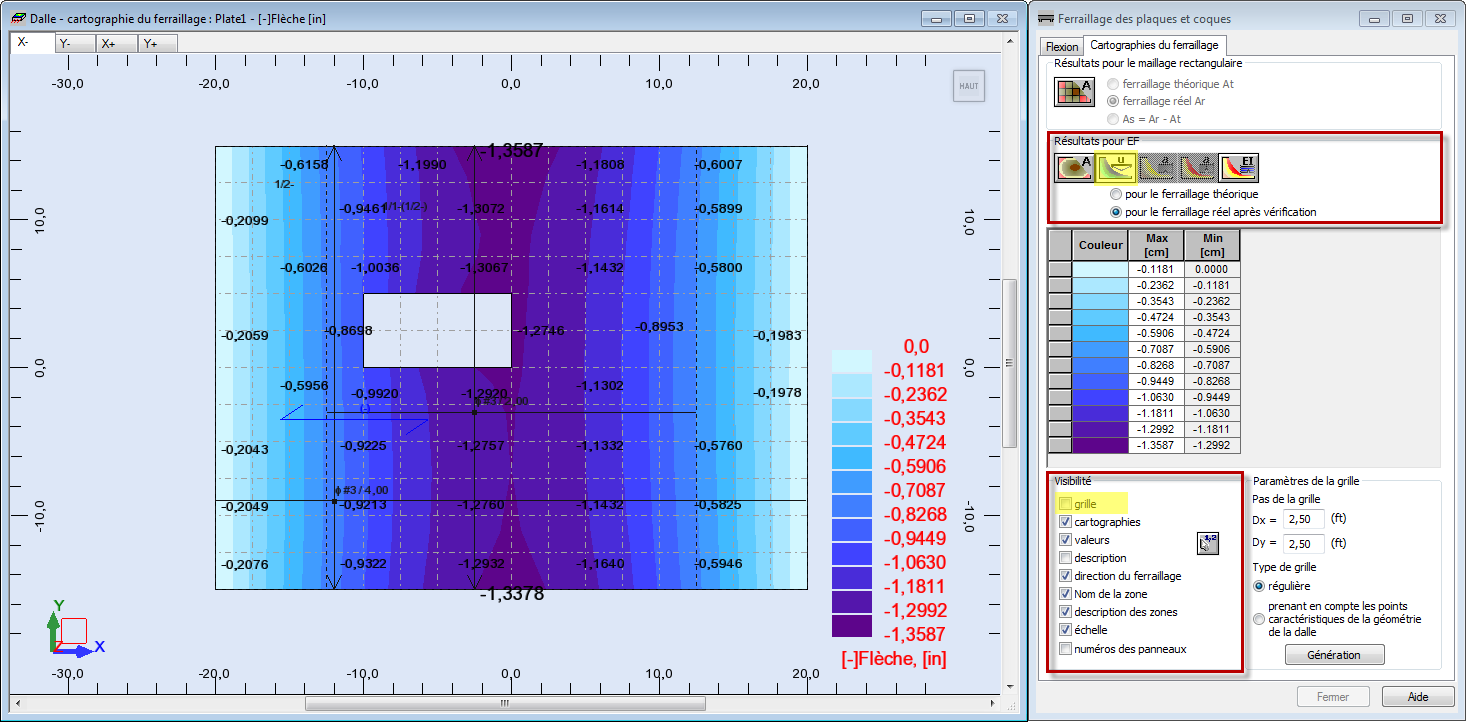

   La cartographie de la flèche s'affiche dans la vue.


   Remarque : La flèche est moins importe que pour le ferraillage théorique, bien qu'étendue : -1.3587. Dans l'étape suivante, vous allez apprendre à modifier le ferraillage réel.
7. Enregistrez le projet sous Plate_Provided_Reinforcement_Verification.rtd.
