Ezzel a módszerrel az MNÉZET parancs Objektum lehetőségét használva választhat ki zárt objektumokat, például köröket, ellipsziseket és vonalláncokat, amelyeket nem négyszögletes elrendezési nézetablakokká alakíthat át.
Megjegyzés: Ha vonalláncot hoz létre, akkor a Bezár opciót kell használnia az utolsó szakasz esetében ahhoz, hogy nem négyszögletes nézetablakként használhassa azt.
Kör alakú elrendezési nézetablak létrehozása
- Nyissa meg az egyik rajzát – kezdetnek egy egyszerűbbet.
- Kattintson egy új elrendezési fül létrehozásához, és törölje az alapértelmezett elrendezési nézetablakot.
- Váltson át az aktuális fóliáról arra, amelyet az elrendezési nézetablak objektumaihoz szeretne használni.
- Hozzon létre egy kört valahol az új elrendezésen.
- Írja be a parancssorba az MNÉZET parancsot, és válassza az Objektum opciót. Válassza ki a kört.
A modelltér a kör alakú nézetablakon belül jelenik meg. Vegye figyelembe a következőket:
- Kattintson duplán az elrendezési nézetablakon belül. Ezt követően eltolással és zoomolással érje el a kívánt vágási határvonalakat. Kattintson duplán az elrendezési nézetablakon kívülre a papírtérbe való visszatéréshez.
- Válassza ki a nézetablakot, és kattintson az elrendezési nézetablak közepénél lévő háromszög alakú fogóra a kívánt lépték pontos beállításához. A nézetablakot a rendszer átméretezi a vágási határvonalak fenntartása érdekében.
- Ha szükséges, kattintson egy fogóra a nézetablak szélén annak átméretezéséhez és a vágási határvonalak módosításához.
- Az elrendezési nézetablak határvonalainak elrejtéséhez kapcsolja ki a hozzá tartozó fóliát. A fólia fagyasztása nem tartja fenn a nem négyszögletes vágási határvonalakat.
Elforgatott négyszögletes elrendezési nézetablak létrehozása
- Kör helyett téglalapot hozzon létre ugyanebben az elrendezésben.
- Forgassa el a téglalapot 30 fokkal bármelyik irányba.
- Használja az MNÉZET parancsot az Objektum opcióval, majd válassza ki az elforgatott nézetablakot.
- Kövesse a fentebbi lépéseket a kívánt nézet megjelenítéséhez.

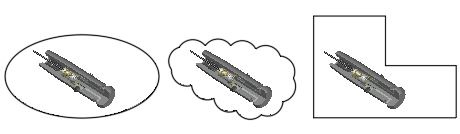

Elrendezési nézetablak létrehozása egyéb zárt objektumokból
- A fenti lépéseket követve próbáljon meg létrehozni ezekből az objektumokból nem négyszögletes elrendezési nézetablakokat.
- A zárt objektumok használatával próbáljon meg létrehozni egy látványos nézetablak-elrendezést, mint amilyen a következő, vagy hozzon létre egy másikat, amellyel kísérletezhet.
Összetett nézetablakokat hozhat létre szokványos geometriával, majd a VLEDIT parancs használatával zárt vonalláncokká alakíthatja azokat. Használhatja a HVONAL parancsot is zárt vonallánc létrehozásához olyan területből, amelyet nem összekapcsolt geometriai objektumok határolnak.
