Az Autodesk Civil 3D 2020.1 új szolgáltatásai

Az Autodesk® Civil 3D® 2020.1 Update az alábbi új és továbbfejlesztett funkciókat tartalmazza.

Tervezéshatékonysági fejlesztések

• A Sín szalaglap alábbi parancsaival sínpályát hozhat létre, szerkeszthet és exportálhat:


  A vasúti nyomvonalakból dinamikus 3D vonalláncokat vagy vezérlővonalat hozhat létre, amelyek a bal oldali, a középső és a jobb oldali síneket jelképezik.

  • A sínpálya általános szelvényezéssel jön létre a megadott tűrés vagy köz alapján, és dinamikusan igazodik a szülő sín nyomvonalához, hossz-szelvényéhez és vasúti túlemeléséhez.
  • A sínpálya szelvényadatait exportálni lehet egy CSV-fájlba a terv ellenőrzéséhez és a más alkalmazásokban való felhasználáshoz.

  További információ: Sínpálya.

• Mostantól francia és a német tervezési szabályok is elérhetők a sínplatformél létrehozásához.

  A sínplatformél létrehozásakor beállíthatja, hogy a program a France_Metric.json vagy a Germany_Metric.json fájlt használja tervezésiszabály-fájlként. További információ: Platformél létrehozása/szerkesztése párbeszédpanel.

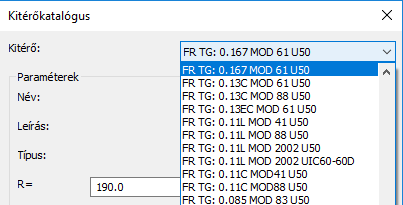

• A vasúti kitérőkatalógus az SNCF szabványoknak megfelelő francia kitérőkkel bővült.

  Megjegyzés: A frissítés telepítése után a frissített vasúti kitérőkatalógus eléréséhez készítsen biztonsági másolatot a C3D_TurnOut.xml fájlról a C:\ProgramData\Autodesk\C3D 2020\hun\Data\Railway Design Standards\ mappába, majd törölje a C3D_TurnOut.xml fájlt. A kitérő parancsok használatakor a program át fogja másolni a frissített C3D_TurnOut.xml fájlt a telepítési mappából a Railway Design Standards mappába.
• Az új beállítások használatával megtekintheti a nyomott csőhálózatokat hossz-szelvény nézetben.
  • Az idom- és szerelvénystílusokban mostantól lehetőség van az alkatrészek peremvonalakként, katalógusban definiált blokkokként és felhasználói blokkokként való megjelenítésére. Lehetőség van továbbá a tartalmazott alkatrészek elfedésére, az alkatrészek vágására a hossz-szelvény nézet határainál, illetve az alkatrészek sraffozására a hossz-szelvény nézetben.

    Alkatrész határvonala a hossz-szelvény nézetben	Alkatrészmaszkolás engedélyezve	Alkatrész levágva a hossz-szelvény nézet határainál	Sraffozás megjelenítve az alkatrészen

    Az alkatrészek peremvonalként vagy blokként történő megjelenítésére vonatkozó beállítások, valamint a maszkolási és vágási beállítások az idom- és szerelvénystílus párbeszédpanelek új Hossz-szelvény lapján érhetők el. További információk: Hossz-szelvény lap (Idom stílusa párbeszédpanel) és Hossz-szelvény lap (Szerelvény stílusa párbeszédpanel).

    A sraffozási beállítás az idom- és szerelvénystílus párbeszédpanelek Megjelenítés lapján érhető el. További információk: Megjelenítés lap (Szerelvény stílusa párbeszédpanel) és Megjelenítés lap (Idom stílusa párbeszédpanel).

  • Mostantól fej- és láblécstílusokat adhat hozzá a hossz-szelvény nézetekhez, hogy megjelenítse a nyomott csőhálózatokkal kapcsolatos információkat a hossz-szelvény nézetekben.

• A Gravitációs hálózat elemzése parancs következő fejlesztéseit használhatja:
  • Az alapértelmezett elemzéstípus mostantól az Energia- és nyomásvonalak kiszámítása.
  • A vízelvezető adatok mostantól az Energia- és nyomásvonalak kiszámítása elemzéstípus kiválasztásakor egy jelentésben szerepelnek.
  • A megadott Alvíz állapota érték mostantól kiválasztva marad, amikor ugyanazon a csőhálózaton futtatja újra az elemzést.
  • Az aktuális alkatrészlistában szereplő csövek a Hálózat részletei oldal egyik legördülő listájából választhatók ki.

    Megjegyzés: Amikor a Csövek átméretezése, folyásfenék visszaállítása elemzéstípus használatával méretez át egy csőhálózatot, akkor az alkatrészméreteket szükség esetén a katalógusból adja hozzá a rendszer az alkatrészlistához. További információ: Információk a gravitációs csőhálózatok elemzéséről és méretezéséről.
  • Az új csatornaműtárgyak paraméterleképezése funkció használatával képezheti le az Alkatrészkészítővel létrehozott alkatrészek paramétereit a Gravitációs hálózat elemzése parancs végrehajtásához szükséges paraméterekre.

    Az alkatrészek leképezésének beállításával és alkalmazásával a paraméterértékek alapértelmezés szerint elérhetőek lesznek a Gravitációs hálózat elemzése parancson belül.



    További információ: Csatornaműtárgyak paramétereinek leképezése gravitációs hálózati elemzéshez.

    Megjegyzés: Az Infrastruktúraalkatrész-szerkesztővel létrehozott alkatrészek már rendelkeznek a Gravitációs hálózat elemzése parancs végrehajtásához szükséges paraméterekkel, esetükben nincs szükség leképezésre.
  • Mostantól műtárgyanként több vízgyűjtő is támogatott a gravitációs hálózati elemzésekhez.

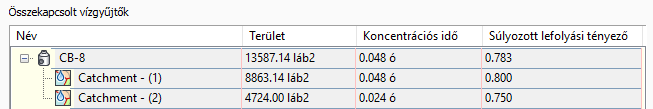

    • A Műtárgy tulajdonságai párbeszédpanel Csatlakozások lapján mostantól szerepel egy Összekapcsolt vízgyűjtők szakasz, amely megjeleníti, hogy mely vízgyűjtők vannak csatlakoztatva a műtárgyhoz.


    • A Gravitációs hálózat elemzése párbeszédpanelen megjelenik a vízgyűjtők együttes területe, leghosszabb gyűjtési ideje és súlyozott lefolyási együtthatója, ezek az értékek pedig elemzési számításokhoz használhatók.

  • A vízgyűjtőkre vonatkozó információk mostantól közvetlenül megadhatók a Műtárgy tulajdonságai párbeszédpanelen és a Gravitációs hálózat elemzése párbeszédpanelen.
    • A vízgyűjtőkre vonatkozó információkat közvetlenül megadhatja, ha a Műtárgy tulajdonságai párbeszédpanel Csatlakozások lapján megadja a Terület, a Gyűjtési idő és a Súlyozott lefolyási tényező mezők értékeit.

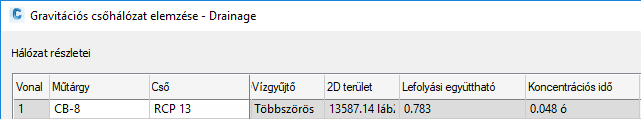

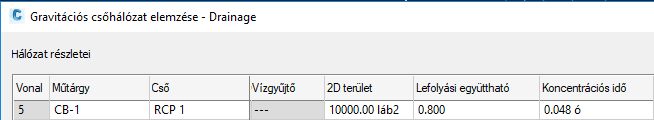

    • A vízgyűjtőkre vonatkozó információkat közvetlenül a Gravitációs hálózat elemzése párbeszédpanel Hálózat részletei lapján is megadhatja, a 2D terület, a Lefolyási tényező és a Gyűjtési idő értékek meghatározásával.


A termelékenységet elősegítő fejlesztések

• A továbbfejlesztett referenciasablon-jellemzők segítségével kezelheti a stílusokat és a beállításokat.
  • Előre beállíthat egy referenciasablont, amellyel szabályozhatja, hogy a sablon mely komponensei legyenek hivatkozva a gazdarajzokban.

    Ha meg van nyitva egy DWT-fájl, az új Referenciasablon-alapértékek beállítása parancs a Stílusok panelen érhető el.



    Ezzel a paranccsal beállíthat egy referenciasablont. A program alapértelmezés szerint csak a referenciasablon beállításakor kiválasztott elemekre hivatkozik a gazdarajzokban. További információ: Referenciasablon beállítása.

  • Amikor egy újabb referenciasablont csatol a rajzhoz, figyelmeztető szimbólumok és eszköztippek figyelmeztetik a másodpéldányokra.


    A használt komponens módosításához megváltoztathatja a sablon prioritását, vagy törölheti a magasabb prioritású sablon kijelöléseit, hogy a program az alacsonyabb prioritású sablon komponensét használja.

    További információ: Referenciasablon beállítása.

  • Az AeccRefTemplateAutoUpdate rendszerváltozóban egy új értékkel megakadályozhatja, hogy a referenciasablonok felülírják a fóliatulajdonságokat a gazdarajzokban.

    Ha 2-re állítja a változó értékét, a referenciasablonok nem írják felül a gazdarajzok fóliatulajdonságain elvégzett módosításokat. További információ: Referenciasablonok használata.

• Az Adathivatkozások kezelése parancs az alábbi funkciókkal frissült, amelyekkel meghatározható egy másik adathivatkozás-projekt útvonala, miközben az aktuális útvonal még érvényes:
  • Ha egy adathivatkozás-projekthez egy másik érvényes útvonal is elérhető, akkor azt az elérési utat a másik adathivatkozás forrásfájlja vagy útvonala tallózásával is megadhatja az Adathivatkozás-kezelő párbeszédpanelen.


    A másik forrásfájl vagy útvonal kiválasztása után egy párbeszédpanel jelenik meg, amellyel elvégezheti a hivatkozások frissítését. A rendszer frissíti az eredeti útvonalra hivatkozó rajzi objektumokat, hogy azok az újonnan megadott útvonalra hivatkozzanak.

  • Egy másik érvényes útvonalat is megadhat munkamappaként, majd az Adathivatkozások kezelése párbeszédpanelen a Csatolás gombra kattintva módosíthatja az objektumokra mutató hivatkozásokat. Korábban, ha a Csatolás gomb segítségével próbálta megváltoztatni a hivatkozás útvonalát egy másik érvényes útvonalra, az Eseménynapló azt a választ adta, hogy a hivatkozás már létezik.
• Az új PipeNetworkSyncMode rendszerváltozóval vezérelheti az adathivatkozott csőhálózatok szinkronizálását a gazdarajzok megnyitásakor. A PipeNetworkSyncMode rendszerváltozóhoz a következő beállításokat használhatja:

  Érték	Leírás
  0	Ha egy csőhálózat geometriája módosult a forrásrajzban, akkor az adathivatkozott csőhálózat a gazdarajz megnyitásakor automatikusan szinkronizálva lesz.
  1	Ha egy csőhálózat geometriája vagy a csövek, illetve műtárgyak neve vagy leírása módosult a forrásrajzban, akkor az adathivatkozott csőhálózat a gazdarajz megnyitásakor automatikusan szinkronizálva lesz. Megjegyzés: Ez az alapértelmezett beállítás.
  2	Az adathivatkozott csőhálózatok mindig automatikusan szinkronizálva lesznek a gazdarajz megnyitásakor, függetlenül attól, hogy a csőhálózat módosult-e a forrásrajzban.

Együttműködés- és adatcsere-frissítések

• A következő funkciókkal ArcGIS-adatokat importálhat a Civil 3D-rajzokba, valamint adatokat menthet vissza, tehet közzé és exportálhat az ArcGIS-ben való használathoz.
  • Autodesk Connector for ArcGIS: Az Autodesk Connector for ArcGIS használatával ArcGIS-adatokat importálhat a Civil 3D-rajzokba. Jelentkezzen be az ArcGIS-be, majd adja meg a kívánt területet, a használandó adatkészletet, valamint az ArcGIS-adatokból létrehozni kívánt Civil 3D-objektumtípusokat. További információ: ArcGIS-adatok importálása a Civil 3D programba.
  • Adatforrás-kezelő: Visszamentheti a szerkesztett Civil 3D-objektumokat az ArcGIS-be, és eltávolíthatja az adatkészleteket. További információ: ArcGIS-adatkészletek kezelése a rajzokban.
  • Közzététel ArcGIS-formátumban: Civil 3D-objektumok közzététele ArcGIS-formátumban. Jelentkezzen be az ArcGIS-be, majd adja meg a közzétenni kívánt Civil 3D-objektumokat, határozzon meg fóliákat, adjon hozzá címkéket, és adja meg a közzététel helyét. Megadhatja azt is, hogy meg szeretné-e osztani a közzétett tartalmat az ArcGIS-csoportokkal, valamint azt, hogy szerkeszthető legyen-e. További információk: Civil 3D-objektumok közzététele ArcGIS-formátumban.
  • Exportálás FGDB-formátumba: Civil 3D-objektumok exportálása egy, az ArcGIS-ben használható fájl-geoadatbázisba (FGDB). Adja meg az exportálni kívánt Civil 3D-objektumokat, majd a fájl-geoadatbázis nevét és helyét. További információk: Civil 3D-objektumok exportálása fájl-geoadatbázis- (FGDB-) formátumba.
• Exportálja a vezérlővonalakat LandXML-fájlokba, és használjon továbbfejlesztett módszereket a vezérlővonalak LandXML-fájlokba történő importálásához.
  • Mostantól LandXML-fájlokba exportálhatja a vezérlővonalakat, beleértve az olyan vezérlővonalakat, amelyek nyomvonalakból és nyomtervekből jöttek létre.
    Megjegyzés: A vezérlővonalak nem exportálhatók közvetlenül LandXML-fájlokba egy nyomvonalból vagy nyomtervből, hanem az exportálás előtt először az objektumokból létre kell hozni azokat.

    További információk: Exportálás lap (LandXML-beállítások párbeszédpanel).

  • A nyomvonalból létrehozott exportált vezérlővonalak dinamikusak maradnak a szülőnyomvonallal, ha a nyomvonal exportálása és importálása a vezérlővonalakkal együtt történik.

    További információk: Exportálás lap (LandXML-beállítások párbeszédpanel).

  • Mostantól a LandXML-beállítások párbeszédpanel egyik beállításának kiválasztásával a LandXML-forrásfájlban megadott helyszínre importálhatja a vezérlővonalakat.


    További információk: Importálás lap (LandXML-beállítások párbeszédpanel).

  • A felületi törésvonalak vezérlővonalakként történő importálása a törésvonalak dinamikus jellegének megőrzése érdekében tovább lett fejlesztve. A LandXML-fájlok rajzba történő importálása után szerkesztheti a törésvonal adataiból létrehozott vezérlővonalakat, és a megfelelő felület frissülni fog.

    További információ: Importálás lap (LandXML-beállítások párbeszédpanel).

Egyéb frissítések

• A nyomterv-felújítási alkotóelemek egyes bevonatesési beállításainak viselkedése frissült.
  • A Felhasználó által definiált, flappingel paraméter működése az eséstűrésen belüli és az eséstűrésen kívüli helyzetekben megváltozott.
  • A Felhasználó által definiált, flapping nélkül és a Belső/külső sáv túlemelése paraméterek működése az eséstűrésen kívüli helyzetekben megváltozott.

  További információk: A nyomterv-felújítási alkotóelemek frissítései.

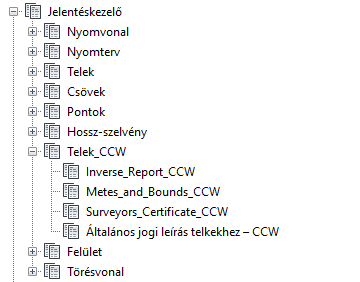

• Mostantól jelentések érhetők el az Eszköztár Eszközkészlet lapján a telekadatok óramutató járásával ellentétes irányba történő jelentéséhez.
