Az Autodesk® Civil 3D® 2020 új szolgáltatásai

Az Autodesk® Civil 3D® 2020 az alábbi új és továbbfejlesztett funkciókat tartalmazza.

Tervezéshatékonysági fejlesztések

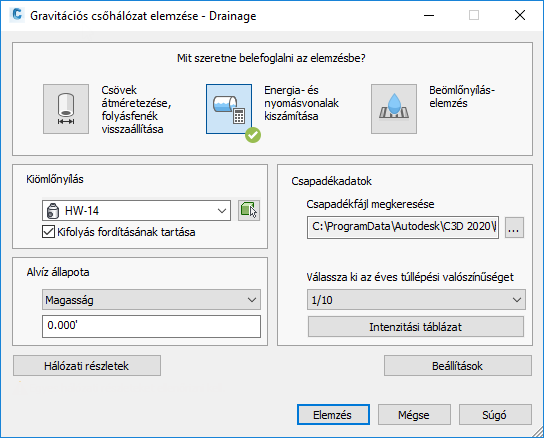

A Gravitációs hálózat elemzése paranccsal elemezheti a csőhálózatokat, és alkalmazhatja rájuk az eredményeket.

A frissített parancs egy mód nélküli párbeszédpanelt használ, így az más feladatok közben is nyitva maradhat.

A parancs használatával a következő elemzéstípusokat hajthatja végre:
- Csövek átméretezése és folyásfenekek visszaállítása: Elemzi a csöveken keresztüli térfogatáramot, majd átméretezi a csöveket, és visszaállítja a folyásfenekeket, hogy a térfogatáram átfolyhasson rajtuk.
- Energia- és nyomásvonalak kiszámítása: Kiszámítja az energia- és nyomásvonalakat, és jelzi, hogy a rendszer egyes vonalai normál, túlterhelt vagy elárasztott állapotban vannak-e.
- Beömlőnyílás-elemzés: Elemzi a beömlőnyílások kapacitását, és megjeleníti az egyes beömlőnyílásoknál mért folyást, mélységet és eloszlást.
További információ: Információk a gravitációs csőhálózatok elemzéséről és méretezéséről.

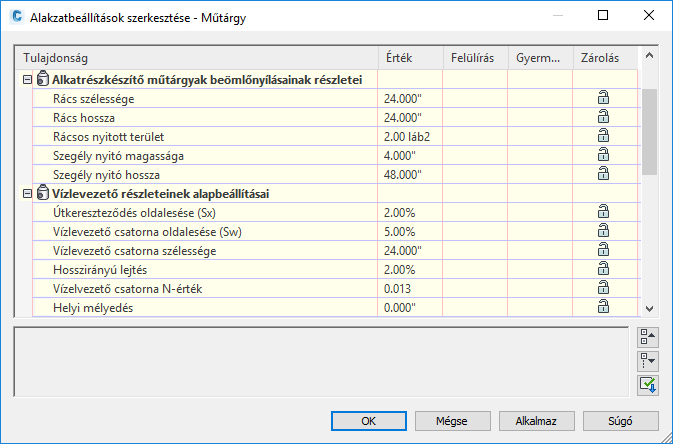

Az új műtárgyalakzat-beállításokkal megadhatja a Gravitációs hálózat elemzése parancs által használható alapértékeket.

További információ: Információk a gravitációs csőhálózatok elemzéséről és méretezéséről és Alakzatbeállítások szerkesztése - Műtárgy párbeszédpanel.
Az Autodesk Storm and Sanitary Analysis az alábbi funkciókkal frissült:
- Több viharesemény futtatása esetén az alvíz egyes viharokhoz tartozó állapota külön beállítható.
- A kiterjedés nélküli hidrográfiák Peak Rate Factor (csúcssebesség) tényezője almedencénként külön adható meg.
- Új és frissített Advanced Drainage Systems®- (ADS-) és CULTEC®-tárolókamrák érhetők el.
A húralapú szelvényezést használó nyomvonalak nyomvonaljelentései mostantól húralapú számításokat használnak a szelvényértékek és a végszelvény jelentéséhez.
Mostantól a kínai tervezési szabványok is támogatottak a sínplatform-tervezések során. A sínplatformélek létrehozásakor és tervezésekor választhatja a China_Metric.json tervezésikritérium-fájlt. További információ: Platformél létrehozása/szerkesztése párbeszédpanel.

A termelékenységet elősegítő fejlesztések

Az Autodesk Dynamo for Civil 3D parancsok használatával parancsfájlokat készíthet és futtathat a feladatok és munkafolyamatok automatizálásához az Autodesk Civil 3D programban.
Az Autodesk Dynamo for Civil 3D egy vizuális programkészítő alkalmazás, amely külön telepíthető az Autodesk asztali alkalmazáson keresztül, valamint az Autodesk Account-fiókjából.

Az alkalmazás telepítése után a Dynamo alkalmazással kapcsolatos parancsok a Civil 3D Kezelés szalaglapján érhetők el.

További információk: Információk az Autodesk Dynamo for Civil 3D alkalmazásról.

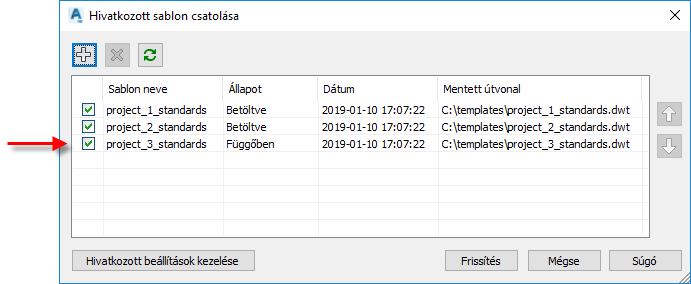

Amikor egy újabb referenciasablont csatol a rajzhoz, az mostantól a lista alján lesz hozzáadva, és a korábban csatolt sablonokhoz már megadott egyéni beállítások megmaradnak.

További információ: Referenciasablonok használata.

Az új SyncDrefPsetToSource rendszerváltozóval vezérelheti, hogy a tulajdonságkészletek szinkronizálva legyenek-e az adathivatkozás-referenciák szinkronizálásakor. A következő beállításokat használhatja a SyncDrefPsetToSource rendszerváltozóhoz:

Érték	Leírás
0	A tulajdonságkészletek soha nem szinkronizálódnak a kapcsolódó adathivatkozott objektumok szinkronizálásakor.
1	A tulajdonságkészletek szinkronizálódnak a kapcsolódó adathivatkozott objektumok szinkronizálásakor. A tulajdonságkészlet szinkronizációja a gazdarajzban csak akkor történik meg, ha az objektum módosult a forrásrajzban. Ha az objektum módosult a forrásrajzban, az objektum és a kapcsolódó tulajdonságkészlet szinkronizálva lesz a gazdarajzban. Ha az objektum nem módosult a forrásrajzban, az objektum és a kapcsolódó tulajdonságkészlet nem lesz szinkronizálva a gazdarajzban. Megjegyzés: Ha a tulajdonságkészlet módosult a forrásrajzban, a tulajdonságkészlet nem lesz szinkronizálva, hacsak az objektum nem módosult a gazdarajzban.

Érték

Leírás

A tulajdonságkészletek soha nem szinkronizálódnak a kapcsolódó adathivatkozott objektumok szinkronizálásakor.

A tulajdonságkészletek szinkronizálódnak a kapcsolódó adathivatkozott objektumok szinkronizálásakor.

A tulajdonságkészlet szinkronizációja a gazdarajzban csak akkor történik meg, ha az objektum módosult a forrásrajzban.

Ha az objektum módosult a forrásrajzban, az objektum és a kapcsolódó tulajdonságkészlet szinkronizálva lesz a gazdarajzban.
Ha az objektum nem módosult a forrásrajzban, az objektum és a kapcsolódó tulajdonságkészlet nem lesz szinkronizálva a gazdarajzban.
Megjegyzés: Ha a tulajdonságkészlet módosult a forrásrajzban, a tulajdonságkészlet nem lesz szinkronizálva, hacsak az objektum nem módosult a gazdarajzban.

Az adathivatkozás-referenciáknak a túlemelések és a vasúti túlemelések módosításához kapcsolódó szinkronizálása tovább lett fejlesztve. A fejlesztésnek köszönhetően a több típusú túlemelés- vagy vasútitúlemelés-paraméter módosításakor a forrás nyomvonalban a program felkéri az adathivatkozott nyomvonal szinkronizálására.

Együttműködés- és adatcsere-frissítések

A Civil 3D rajz exportálása parancs az alábbi funkciókkal frissült:
- A program mostantól nem csokornyakkendő-alakú sraffozással exportálja a háttérmaszkokkal rendelkező feliratokat.
- A program megfelelően szétveti az xrefeket az exportáláskor.
- A proxyállapot-üzenetek nem jelennek meg többé az exportáláskor.
- Az Autodesk Civil 3D 2019.2 Update frissítésben szereplő vezérlővonalak, telekhatárelemek és földmérési alakzatok 2D vagy 3D vonalláncokká való konvertálását lehetővé tevő beállítás megtalálható az Autodesk Civil 3D 2020 programban.
Egy új beállítás segítségével megadhatja, hogy szeretné-e exportálni a vasúti nyomvonalakat az Autodesk Civil 3D programból, hogy tengelynyomvonalakként vagy vasúti nyomvonalakként használhassa őket az Autodesk InfraWorks alkalmazásban.
- Ha a beállítás értéke Nem, a Civil 3D programból IMX formátumba exportált vasúti nyomvonal az InfraWorks alkalmazásban vasúti objektum lesz, ami a geometria pontosságának csökkenéséhez vezethet.
- Ha a beállítás értéke Igen, a Civil 3D programból IMX-formátumba exportált vasúti nyomvonal tengelynyomvonalként lesz exportálva, az InfraWorks alkalmazásban pedig útkomponens lesz. Az útkomponens a Civil 3D vasúti nyomvonalával azonos geometriával fog rendelkezni.
Megjegyzés: Ez a beállítás akkor alkalmazható, ha a Civil 3D IMX exportálása parancsát használják, és ha a Civil 3D-rajzokat közvetlenül az InfraWorks alkalmazásban nyitják meg.

További információ: Alakzatbeállítások szerkesztése - Nyomvonal párbeszédpanel.

Egyéb frissítések

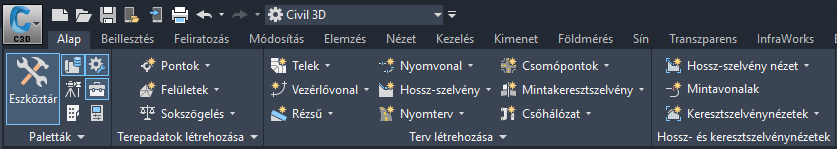

Frissült a Sötét színséma és az alkalmazás szalagikonjai.
- Az alkalmazásablak, a szalag és a felhasználói felület egyéb elemeinek megjelenését szabályozó Sötét színséma új színekkel frissült.
- A Világos és a Sötét színséma szalagikonjai megújultak a stílus és az áttekinthetőség érdekében, optimalizálva lettek a háttérszínekkel való használatra, és mostantól igazodni fognak a nagy felbontású képernyőkhöz.
A földmérési adatbázis formátuma Microsoft SQL Server Compact (SQL CE) formátumról SQLite formátumra változott. A meglévő földmérési adatbázisok Autodesk Civil 3D 2020 szoftverrel való használatához át kell konvertálni őket SQLite formátumba.

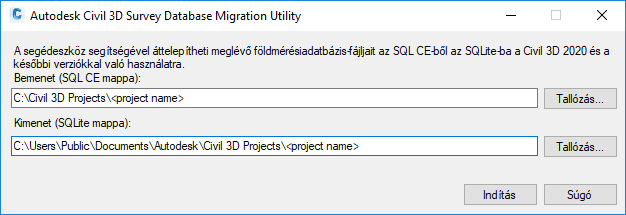

A földmérési adatbázisok SQL CE-ből SQLite-ba való konvertálásához használja az Autodesk Civil 3D földmérési adatbázisok áttelepítési segédeszközét.

Az Autodesk Civil 3D földmérési adatbázisok áttelepítési segédeszköze külön tölthető le a https://www.autodesk.com/civil3d-survey-database-migration-utility webhelyről.

Fontos: Az áttelepített adatbázisok nem kompatibilisek az Autodesk Civil 3D korábbi verzióival.

A segédeszköz használatával kapcsolatos további információkért lásd: Földmérési adatbázis frissítése.

Frissültek a projektek és projektsablonok alapértelmezett mappái.

Előző mappa	Új mappa
C:\Civil 3D Projects	C:\Users\Public\Documents\Autodesk\Civil 3D Projects
C:\Civil 3D Project Templates	C:\Users\Public\Documents\Autodesk\Civil 3D Project Templates

Az Autodesk Civil 3D 2019 Update frissítéseinek integrációja

Az Autodesk Civil 3D 2019 Update frissítéseinek alábbi szolgáltatásai lettek beépítve az Autodesk Civil 3D 2020 alkalmazásba. További információ: Az Autodesk Civil 3D 2019.1 új szolgáltatásai és Az Autodesk Civil 3D 2019.2 új szolgáltatásai.

Az Autodesk Civil 3D 2019 Update frissítések tervezéshatékonysági fejlesztései

A vasúttal kapcsolatos parancsok elérhetők a Sín és Vasúti nyomvonal szalaglapokról.
A vasúti alkotóelemek elérhetők a vasúti alkotóelemekhez készült eszközpalettáról. További információkat az Új vasúti alkotóelemek című témakörben talál.
A vasúti nyomvonalak létrehozhatók olyan nyomvonal-létrehozási parancsokkal, amelyekhez alapértelmezés szerint ki vannak jelölve a vasúttal kapcsolatos beállítások. További információkat a Vasúti nyomvonal létrehozása és a Vasúti nyomvonal létrehozása objektumokból című fejezetben talál.
Vasúti túlemelés alkalmazása párhuzamos nyomvonalra. További információ: Eltolási paraméterek lap (Nyomvonal tulajdonságai párbeszédpanel).
Sín platforméleinek létrehozása, szerkesztése és exportálása. További információ: Információk a sínplatformélekről.
Közelítő nyomvonalakat és hossz-szelvényeket hozhat létre és címkézhet az új beállítások használatával. További információt a Közelítő nyomvonal létrehozása párbeszédpanelen és a Közelítő hossz-szelvény létrehozása párbeszédpanelen talál.
Megadható a nyomvonal túlemelési oldalesésének maximális változási aránya. További információ: Alakzatbeállítások szerkesztése - Nyomvonal párbeszédpanel.
Függőleges úszóérintő hozható létre egy hossz-szelvényben az esés és a hosszúság megadásával. További információ: Úszóérintők hozzáadása hossz-szelvényekhez.
Új jelentési stíluslapok használhatók a felújítási nyomtervre vonatkozó jelentések megjelenésének és tartalmának szabályozására. További információ ezen stíluslapok kiválasztásáról a Felújítási nyomterv jelentések generálása című szakaszban található.
A transzparens parancsokat a szalagról és a helyi menüből érheti el, és új, valamint frissített transzparens parancsokat is használhat. További információ: Információk a transzparens parancsokról, Információk a Hossz-szelvény eszközkészlet transzparens parancsról és Szelvény és eltolás transzparens használata egy pont helyének megadásához.
A használni kívánt műtárgyak csatlakozási pontjainak típusa megadható a csőhálózatok elhelyezése során. A csatlakozási pontokat a csőhálózat elhelyezése után is visszaállíthatja. További információ: Információk a csőhálózat csatlakozási pontjairól és Csőhálózat csatlakozási pontjainak visszaállítása.
Hozzárendelhet tulajdonságokat a Gravitációs hálózat elemzése parancs által vízelvezetési elemzéshez használható műtárgyakhoz. További információ: Alkatrész tulajdonságai lap (Műtárgy tulajdonságai párbeszédpanel).

Az Autodesk Civil 3D 2019 Update frissítések termelékenységet elősegítő fejlesztései

Az adathivatkozások szinkronizálási értesítései csak akkor jelennek meg, ha egy adathivatkozott objektum módosul a forrásrajzon, a rajzot pedig mentik, és nem jelennek meg akkor, ha a rajzon az adott objektumhoz nem kapcsolódó módosítás történik.
Mintavonalcsoportokra mutató hivatkozások helyezhetők el a rajzokban az adathivatkozásokkal. További információ: Adathivatkozások használata.
Ha mintavonalcsoporthoz hoz létre adathivatkozás-referenciát, mostantól automatikusan létrehozhatja a mintavételezett forrásokra mutató hivatkozásokat, amennyiben a szóban forgó forrásokhoz léteznek adathivatkozások. További információk: Információk a mintavonalcsoportok adathivatkozásairól és -referenciáiról.
Az Autodesk Vault használatával mintavonalcsoportokra mutató hivatkozások helyezhetők el a rajzokban. További információk: Mintavonalcsoport-referenciák létrehozása.
Keresztező objektumokat adhat a hossz-szelvény nézetekhez, hogy megjelenítse, az él objektumok hol keresztezik a hossz-szelvényt a szülő nyomvonalhoz képest. További információ: Információk a keresztező objektumok hozzáadásáról hossz-szelvény nézetekhez.
Írja be a mappa útvonalát, beleértve az UNC-útvonalakat is, közvetlenül a mappa helyét kérő párbeszédpanelek Mappa mezőjébe.

Az Autodesk Civil 3D 2019 Update frissítések együttműködés- és adatcsere-frissítései

Felületek közzététele az Autodesk® BIM 360™ dokumentumkezelőben az Autodesk® Revitben® való használathoz. További információ: Felületek közzététele az Autodesk BIM 360-ban egy Autodesk Revit modellben való hivatkozáshoz.
Használja a frissített LandXML importálási és exportálási szolgáltatásokat az adatok importálásakor és exportálásakor. Importáljon és exportáljon vasúti túlemelési adatokat, törésvonalakat importálhat vezérlővonalként vagy 3D vonalláncokként a felületadatok LandXML-fájlokból történő importálásakor, és megadhatja, hogyan kívánja létrehozni és alkalmazni a tulajdonságkészlet-definíciókat, ha a felületadatok egy LandXML-fájlból lettek importálva. További információ: LandXML rajzadatok importálása, Rajzadatok exportálása a LandXML-be és Importálás lap (LandXML beállítások párbeszédpanel).
Frissítheti a meglévő objektumadatokat a rajzban, és tulajdonságkészlet-adatokat hozhat létre a LandXML-fájlok importálásakor. További információ: Importálás lap (LandXML beállítások párbeszédpanel).
Adja meg, hogy a Civil 3D rajz exportálása parancs 2D vagy 3D vonalláncokká konvertálja-e a vezérlővonalakat, a telekhatárelemeket és a földmérési alakzatokat. További információ: Autodesk Civil 3D-rajz exportálása AutoCAD DWG-fájlba és Exportálási beállítások párbeszédpanel.
