1. gyakorlat: Kapcsolódás új SHP-fájlmappához

Hozzon létre egy új, üres mappát az SHP-fájlok számára. Adatok SHP formátumba konvertálásához és másolásához csatlakoznia kell ehhez a mappához. Az Adatkapcsolat párbeszédpanelről létesíthet kapcsolatokat az adattárakhoz, akkor is, ha nem kell semmit sem leképeznie az adattárból.

Megjegyzés:

A gyakorlathoz szükség lesz a map2d.dwt sablon alapján készített, és a 2. lecke: A létrejövő SDF-fájl használata részben módosított térképre.

A mappa létrehozása és csatlakoztatása

1. Keresse meg a Windows Intézőben azt a mappát, amelybe a mintafájlokat és az oktatóanyag fájlokat másolta.
2. Hozzon létre egy mappát az SHP-fájlok számára.
3. Az AutoCAD Map 3D toolset programban váltson a Feladatok lapon a Megjelenítéskezelőre.
4. Kattintson az AdatKapcsolódás az adatokhoz parancsra.

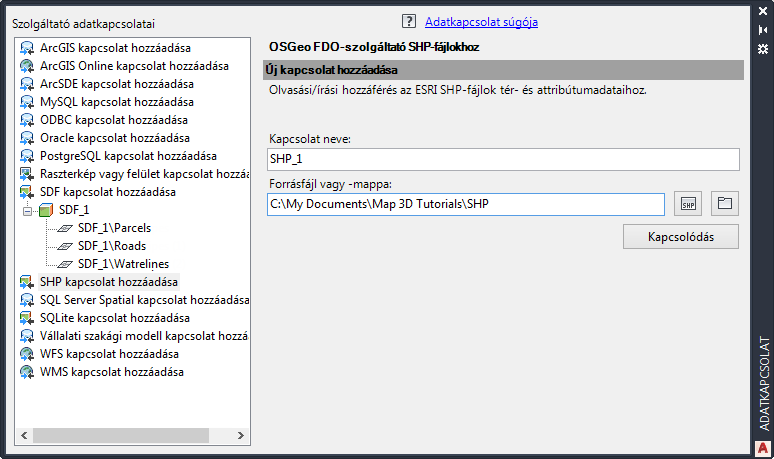

5. Az Adatkapcsolat párbeszédpanel bal oldalán kattintson az SHP kapcsolat hozzáadása gombra.
6. Az Adatkapcsolat párbeszédpanel jobb oldalán kattintson a mappa ikonra (ne a fájl ikonra). Válassza ki az imént létrehozott mappát és kattintson az OK gombra.


   Kattintson a Forrásfájl vagy -mappa mező melletti mappa ikonra.

   Kattintson a Kapcsolódás gombra, majd zárja be az Adatkapcsolat ablakot, de ne adjon hozzá semmit a térképhez.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Kötegelt másolás alkalmazása SDF fólia SHP formátumba áthelyezésére részre.
