Hai provato? Creazione di finestre di layout da oggetti chiusi

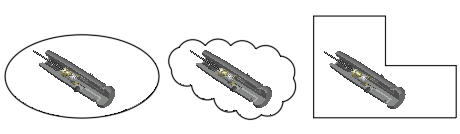

Con questo metodo, è possibile utilizzare l'opzione Oggetto del comando FINMUL per selezionare oggetti chiusi, come cerchi, ellissi e polilinee per convertirli in finestre di layout non rettangolari.

Nota: Se si crea una polilinea, è necessario selezionare l'opzione Chiudi per l'ultimo segmento per poterlo utilizzare per una finestra non rettangolare.

Creazione di una finestra di layout circolare

  1. Aprire uno dei disegni; uno semplice è la scelta migliore con cui iniziare.
  2. Fare clic per creare una nuova scheda di layout ed eliminare la finestra di layout di default.
  3. Modificare il layer corrente in quello che si desidera utilizzare per gli oggetti della finestra di layout.
  4. Creare un cerchio in qualsiasi punto nel nuovo layout.
  5. Immettere FINMUL alla riga di comando e specificare l'opzione Oggetto. Selezionare il cerchio.

Viene visualizzato lo spazio modello all'interno della finestra circolare. Tenere presente i seguenti punti:

Creazione di una finestra di layout rettangolare ruotata

  1. Nello stesso layout, creare un rettangolo, invece di un cerchio.
  2. Ruotare il rettangolo di 30 gradi in entrambe le direzioni.
  3. Utilizzare il comando FINMUL con l'opzione Oggetto e selezionare la finestra ruotata.
  4. Seguire la stessa procedura utilizzata prima per visualizzare la vista desiderata.

Creazione di una finestra di layout da altri oggetti chiusi

È possibile creare finestre complesse con la normale geometria, quindi utilizzare il comando EDITPL per convertirle in polilinee chiuse. Un altro metodo consiste nell'utilizzare il comando CONTORNI per creare una polilinea chiusa da un'area delimitata da oggetti geometrici non collegati.
