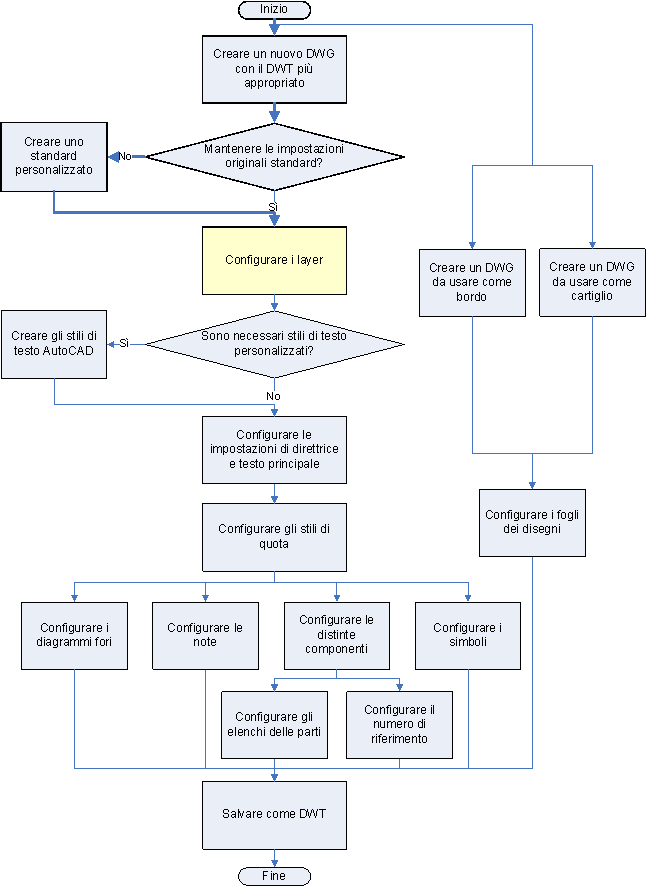

Posizione nel diagramma di flusso
Layer
La società XYZ utilizza AutoCAD da diversi anni, ha stabilito linee guida per l'uso dei layer e desidera adeguare i layer diAutoCAD Mechanical toolset a tali linee guida.
Ridenominazione dei layer
La convenzione di denominazione "AM_" viene modificata in modo da corrispondere ai nomi attualmente utilizzati. Inoltre, alcuni layer hanno proprietà di colore, tipo di linea e spessore di linea diverse e pertanto richiedono una modifica dei valori di default.
|
Nome layer ACM |
Nome layer società |
Colore |
Tipo di linea |
Spessore linea |
|---|---|---|---|---|
|
AM_0 |
CONTOUR_LINES |
Bianco (7) |
Continuo |
0.50mm |
|
AM_3 |
HIDDEN |
Magenta (6) |
Nascosto (AM_ISO02W050) |
0.25mm |
|
AM_4 |
AUXILIARY |
Verde (3) |
Continuo |
0.25mm |
|
AM_5 |
DIMENSIONS |
Rosso (1) |
Continuo |
0.25mm |
|
AM_6 |
TEXT |
Giallo (2) |
Continuo |
0.35mm |
|
AM_7 |
CENTERLINES |
Ciano (4) |
Linee d'asse (AM_ISO08W050) |
0.25mm |
|
AM_8 |
HATCHING |
Rosso (1) |
Continuo |
0.25mm |
|
AM_CL |
CONSTR_LINES |
Blu (1) |
Continuo |
0.25mm |
Layer delle parti standard
La società desidera che le parti standard non vengano create su layer di parti standard speciali, come di default, ma sui layer precedentemente rinominati.
Creazione dei layer
La società XYZ desidera che i simboli, ad esempio numeri di riferimento, simboli di saldatura e simboli di finitura della superficie, siano posizionati su un layer dedicato anziché sullo stesso layer delle quote (AM_5). Per apportare questa modifica, è necessario creare un layer denominato SYMBOLS e associare i simboli al nuovo layer.
|
Nome layer ACM |
Nome layer società |
Colore |
Tipo di linea |
Spessore linea |
|---|---|---|---|---|
|
AM_5 |
SYMBOLS |
Rosso (1) |
Continuo |
0.35mm |
