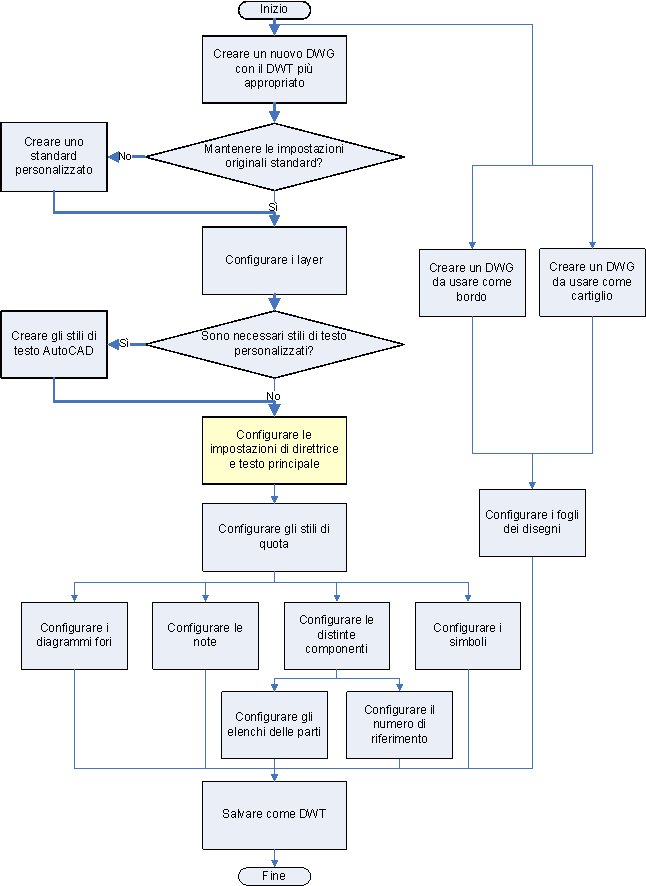

Posizione nel diagramma di flusso
Stile e altezza del testo
Poiché in tutti i disegni già esistenti viene utilizzato il font True Type "ISOCPEUR", AutoCAD Mechanical toolset deve utilizzare lo stesso font per tutti i tipi di annotazione.
L'altezza e il colore di ciascun tipo di annotazione devono corrispondere a quelli dei disegni esistenti. Nella tabella riportata di seguito sono elencati l'altezza e il colore del testo di ogni tipo di annotazione insieme alla descrizione utilizzata in AutoCAD Mechanical toolset.
|
Tipo di annotazione |
Altezza testo |
Colore testo |
AutoCAD Mechanical toolset Descrizione |
|---|---|---|---|
|
Valore dimensione |
3.5mm |
Giallo (2) |
Testo medio |
|
Tolleranza quota |
2.5mm |
Rosso (1) |
Testo piccolo |
|
Testo nota |
3.5mm |
Giallo (2) |
Testo medio |
|
Testo numero di riferimento |
5.0mm |
Bianco (7) |
Testo grande |
|
Testo elenchi parti |
3.5mm |
Giallo (2) |
Testo medio |
