In questo argomento vengono illustrati lavorazioni e funzionamenti delle finestre contenenti file di Inventor.
Novità: 2020

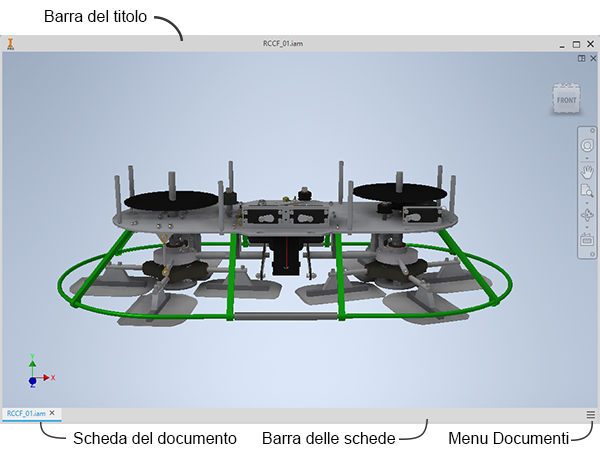

Quando un file viene aperto, viene visualizzato nella finestra grafica per default. Se sono aperti più file, ciascun file viene visualizzato nella rispettiva finestra grafica. È possibile aprire lo stesso documento in più finestre e trascinare documenti per definire una cornice della finestra separata o in un'altra cornice della finestra. I documenti aperti vengono aggiornati in tempo reale, indipendentemente dalla finestra in cui sono visualizzati.

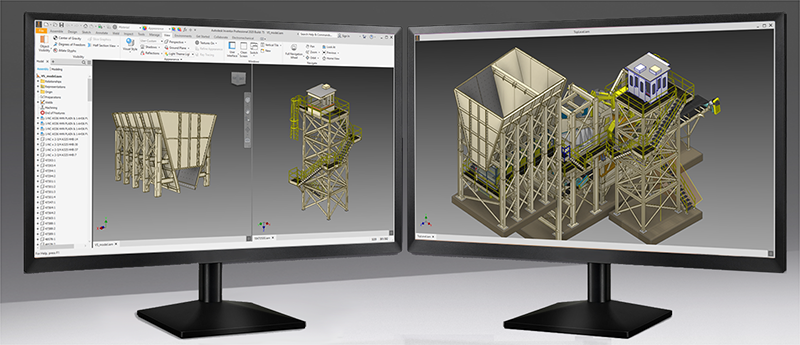

Monitor multipli
Una singola sessione di Inventor può estendersi su più monitor e più finestre.
Finestre dell'applicazione
La finestra dell'applicazione di Inventor è la finestra contenente uno o più documenti di Inventor.

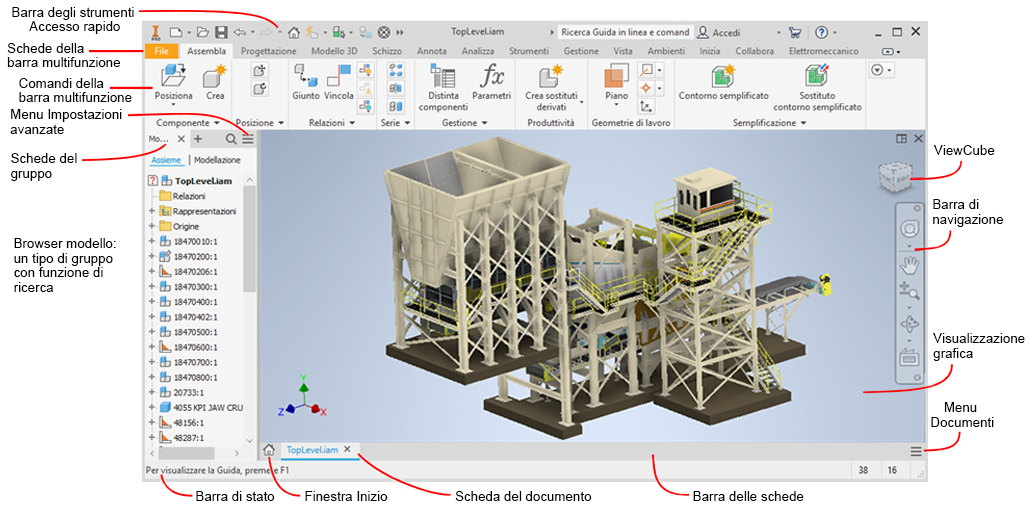

Primary Window Frame (PWF)
- Barra degli strumenti di accesso rapido: fornisce accesso rapido a piccoli gruppi di comandi personalizzabili.
- Schede della barra multifunzione: contengono comandi e ambienti.
- Comandi della barra multifunzione: sono comandi correlati al tipo di documento attivo.
- Schede gruppi: i gruppi mostrano contenuti relativi al documento attivo. Il gruppo può essere ancorato in un riquadro applicazione.
- Menu Impostazioni avanzate: fornisce l'accesso alle impostazioni avanzate del gruppo attivo.
-
Browser modello: un gruppo contenente il componente, il disegno o la presentazione utilizzata nella finestra attiva. Il browser può essere agganciato a qualsiasi finestra o lasciato mobile nella visualizzazione.
Indipendentemente dal tipo di documento, ogni volta che il browser Modello non viene visualizzato, viene visualizzata l'icona
nell'angolo in alto a sinistra della visualizzazione grafica. Fare clic sull'icona per visualizzare i gruppi del browser disponibili per il documento attivo. In alternativa, utilizzare il seguente metodo:
-
Nella barra multifunzione, gruppo Vista
gruppo Finestre Interfaccia utente.
- Selezionare/deselezionare la casella di controllo Browser Modello per visualizzare/chiudere il browser Modello.
Il browser Modello può essere agganciato a qualsiasi cornice della finestra di Inventor.
Per ulteriori informazioni sui vari browser vedere: Browser di Inventor
-
- Barra di stato: viene visualizzata nella parte inferiore del PWF. e indica l'azione successiva richiesta dal comando attivo.
- Finestra Inizio: scheda compatta che consente di accedere alla finestra Inizio.
- Scheda Documento: viene visualizzata per ciascun documento aperto.
- Barra delle schede: contiene le schede per i documenti aperti e viene visualizzata in PWF o SWF.
- Menu Documenti: consente di accedere ai comandi Disponi, Affianca e Scambia. Da qui è possibile chiudere alcuni o tutti i documenti.
- Visualizzazione grafica: dove viene visualizzato il modello, la presentazione o il disegno.
- Barra di navigazione: consente di accedere agli strumenti per l'esplorazione delle finestre dell'applicazione.
- View Cube: fornisce opzioni di orientamento vista aggiuntive.
Secondary Window Frame (SWF)
Si verifica quando una scheda viene trascinata dalla barra delle schede e rilasciata in un altro punto. È possibile aprire più finestre secondarie. È possibile agganciare il browser Modello, il gruppo Proprietà e altri documenti in queste finestre. Se un assieme è aperto in un SWF e si apre un documento dall'interno di questo assieme, il documento viene visualizzato in tale finestra.
- Il gruppo ancorabile, che include il browser Modello, i gruppi Proprietà e il gruppo Misura, può essere trascinato e ancorato nel SWF.
- Barra delle schede: si trova alla base della cornice della finestra. Viene visualizzata sopra la barra di stato nel PWF.
- Barra di stato: si trova nella parte inferiore del PWF e visualizza messaggi di comando contestuali, se applicabili.
Finestra attiva
- Facendo clic all'interno della finestra grafica del documento.
- Facendo clic sulla scheda del documento di destinazione.
- Nella barra multifunzione scheda Vista gruppo Finestre, fare clic su Passa e selezionare un documento nell'elenco. Quando sono aperti più di nove file, nella parte inferiore dell'elenco a discesa Passa viene visualizzata l'opzione Altre finestre. Fare clic su Altre finestre per aprire la finestra di dialogo Seleziona finestra, in cui è possibile attivare un altro file.
Barra di stato
- Quando un comando è attivo, indica l'azione successiva richiesta dal comando. Il messaggio è contestuale, in base all'ambiente e al comando in uso.
- Se un documento è aperto e nessun comando è attivo, quando il cursore viene posizionato sul browser o la visualizzazione grafica, viene visualizzato il messaggio Pronto.
- Se Inizio è attivo o nessun documento è aperto, viene visualizzato il messaggio Per visualizzare la Guida, premere F1. Lo stesso messaggio viene visualizzato quando il cursore è posizionato sopra la barra delle schede o la barra di stato.
È possibile attivare e disattivare la visibilità della barra di stato. Nella barra multifunzione, fare clic sulla scheda Vista, gruppo Finestre, menu a discesa Interfaccia utente, quindi selezionare o deselezionare la casella di controllo Barra di stato.
Informazioni su documento e applicazione
- Il numero di ricorrenze nel documento attivo.
- Il numero di documenti aperti nella sessione.
Se si lavora in modelli di grandi dimensioni, modelli con molte parti univoche e parti di serie, potrebbe essere utile esaminare le Informazioni utili sugli assiemi di grandi dimensioni e modificare le impostazioni in base alle esigenze.
