Esercizio 1: Trascinamento di un file di origine

Iniziare creando un file cartografico e inserendo nel file i confini della città di Redding.

Esercitazione video

Se si è connessi ad Internet, riprodurre il video per vedere come creare una Carta e aggiungere un file di origine. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video.

Come creare una Carta geotopografica e aggiungere un file di origine

1. Prima di iniziare questa esercitazione, vedere Lezione 1: Preparazione alle esercitazioni.
2. Creare un file cartografico.
   • Scegliere NuovoCarta.
   • Selezionare il modello map2d.dwt.
   • Fare clic su Apri.
3. Impostare il sistema di coordinate per la Carta geotopografica.
   • Fare clic su Impostazione CartaSistema di CoordinateAssegna.
   • Modificare la Categoria in USA, California.
   • Fare clic con il pulsante destro del mouse su Carta corrente, quindi selezionare Sistema di Coordinate.
   • Fare clic su CA-I.
   • Fare clic su Assegna.
4. Aggiungere i confini della città alla Carta trascinando un file di origine in Gestione visualizzazioni.
   • In Esplora risorse individuare la cartella nella quale sono stati copiati i file di esempio per l'esercitazione Creazione di una Carta.
   • Ridimensionare la finestra AutoCAD Map 3D toolset e la finestra della cartella dei dati di esempio in modo da poterle visualizzare contemporaneamente.
   • Trascinare e rilasciare il file City_Boundary.sdf in Gestione visualizzazioni, proprio sopra il layer Base Carta.

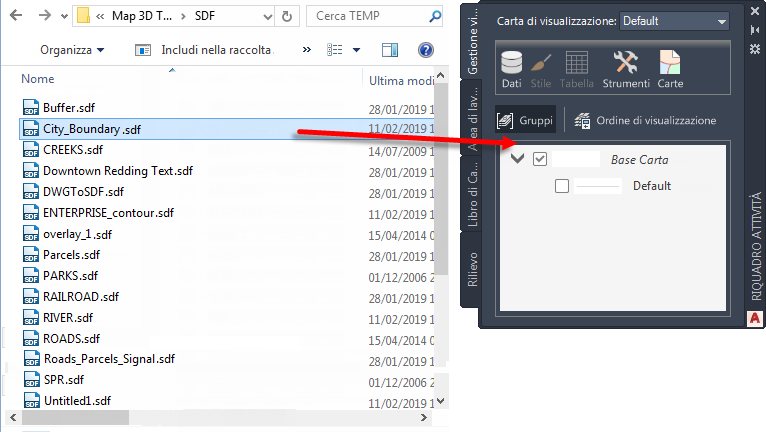

     Trascinare il file dei confini della città in Gestione visualizzazioni.

     I confini della città di Redding vengono visualizzati nella Carta geotopografica.

5. Fare clic su Salva con nomeDisegno. Nella cartella delle esercitazioni, assegnare il nome build_map1.dwg al file e fare clic su Salva.

Per procedere con questa esercitazione, passare all'Esercizio 2: Associazione di un file cartografico.
