Esercizio 2: Associazione di un file cartografico

È possibile utilizzare Gestione visualizzazioni per associare un file cartografico AutoCAD.

Nota: In questo esercizio viene utilizzata la Carta build_map1.dwg creata nell'esercizio precedente.

Esercitazione video

Se si è connessi ad Internet, riprodurre il video per vedere come associare un disegno di AutoCAD alla Carta. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video.

Come associare un file di disegno di AutoCAD

1. Se l'operazione non è ancora stata eseguita, copiare i file di esempio in un'unità locale.

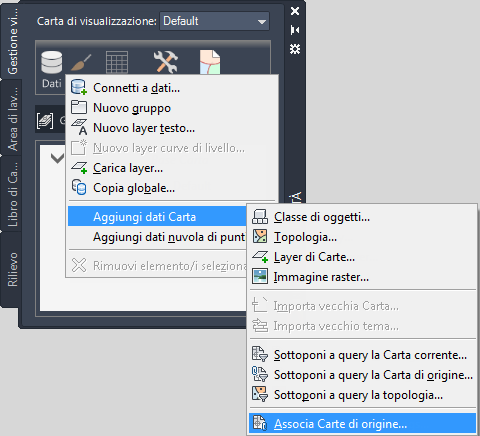

2. Nel file build_map1.dwg, in Gestione visualizzazioni, fare clic su Dati > Aggiungi dati Carta > Associa Carte di origine.

3. Nella finestra di dialogo Definisci/Modifica insieme di Carte, fare clic su Associa.
4. Accedere alla cartella nella quale sono stati copiati i file di esempio e selezionare Counties.dwg.
5. Fare clic su Aggiungi, quindi su OK.
6. Nella finestra di dialogo Definisci/Modifica insieme di Carte, fare clic su OK per associare il file cartografico alla Carta geotopografica.

   Quando si associa una Carta, questa non viene elencata in Gestione visualizzazioni e non viene visualizzata nella Carta. Tuttavia, viene elencata nella scheda Area di lavoro del riquadro Attività, in Disegno corrente.

   Gli oggetti da utilizzare nella Carta geotopografica vengono recuperati tramite query dalla Carta, come illustrato nell'esercizio successivo.

7. Salvare il lavoro eseguito. Fare clic su Salva con nomeDisegno.

Per procedere con questa esercitazione, passare all'Esercizio 3: Esecuzione di query sui dati della Carta.
