Esercizio 3: Anteprima degli oggetti della Carta mediante una query di proprietà

Una query di proprietà recupera gli oggetti dalle Carte associate in base al colore, al tipo di linea, al layer o ad altre proprietà standard di AutoCAD. In questo esercizio viene utilizzata una query di proprietà per visualizzare in anteprima gli oggetti della Carta in base alla relativa proprietà layer.

Esercitazione video

Se si è connessi ad Internet, riprodurre il video per vedere come eseguire l'anteprima delle Carte associate mediante query. I passaggi di questa procedura sono elencati sotto il video.

Nota: Per questo esercizio viene utilizzata la Carta Redding.dwg creata e modificata in Esercizio 1: Associazione di Carte di origine.

Come visualizzare in anteprima gli oggetti della Carta utilizzando una query di proprietà

1. Se la Carta Redding.dwg degli esercizi precedenti non è più aperta, riaprirla.
2. Nell'Area di lavoro, in Carta corrente, fare clic con il pulsante destro del mouse su Query corrente, quindi selezionare Definisci.
3. Nella finestra di dialogo Definisci query di Carte associate, in Tipo di query, selezionare Proprietà.
4. Nella finestra di dialogo Condizione proprietà, effettuare le seguenti operazioni:
   • In Seleziona proprietà, selezionareLayer.

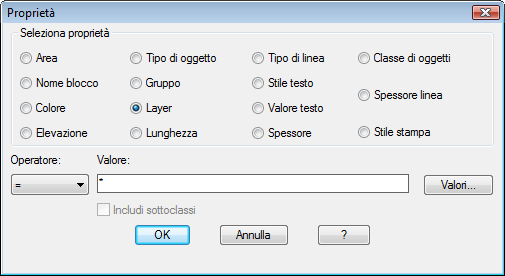

     Selezionare Layer come condizione di proprietà. Solo gli oggetti sui layer specificati vengono aggiunti alla Carta.

   • Fare clic su Valori.
5. Nella finestra di dialogo Seleziona, selezionare i layer PARCELS e SEWER_PIPES. Fare clic su OK.
6. Nella finestra di dialogo Condizione proprietà, in Valore, accertarsi che i due layer selezionati siano inclusi nell'elenco. Fare clic su OK.

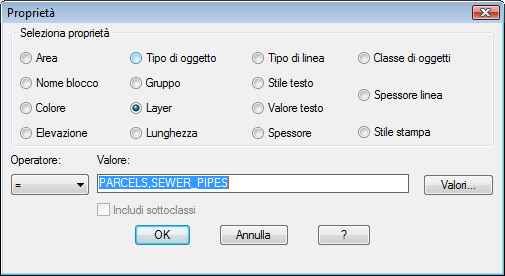

   Specificare i layer da utilizzare per determinare gli oggetti aggiunti.

7. Nella finestra di dialogo Definisci query di Carte associate, effettuare le seguenti operazioni:
   • In Modalità query, accertarsi che Anteprima sia selezionato.

     La modalità Anteprima consente di visualizzare gli oggetti senza crearli effettivamente nella Carta.

   • Fare clic su Esegui query.
8. Fare clic su scheda Vistagruppo Navigazionemenu a discesa ZoomEstensioni.

   Gli oggetti nei layer PARCELS e SEWER_PIPES vengono visualizzati nella finestra della Carta. Non vengono creati nella Carta in quanto è stata utilizzata la modalità Query di anteprima.

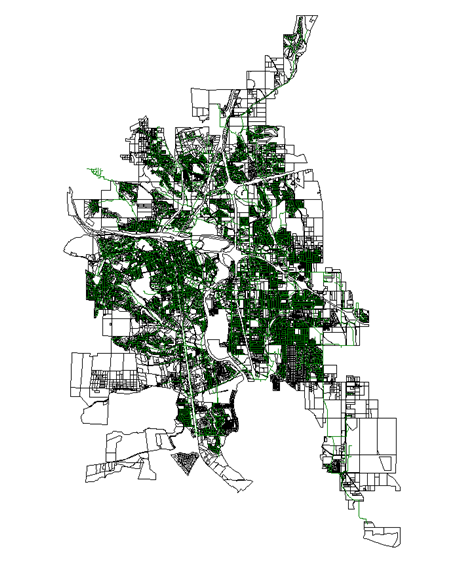

   Gli oggetti che corrispondono ai criteri vengono visualizzati nella Carta.

9. Utilizzare una vista con nome (una vista predefinita della Carta) per visualizzare quali oggetti della Carta sono stati recuperati dalla query.
   • Fare clic sulla scheda Vista gruppo Viste Gestione viste.
   • In Gestione viste, espandere Viste modello nella struttura.
   • Selezionare PARCELS nella struttura. Fare clic su Imposta corrente, quindi fare clic su OK.

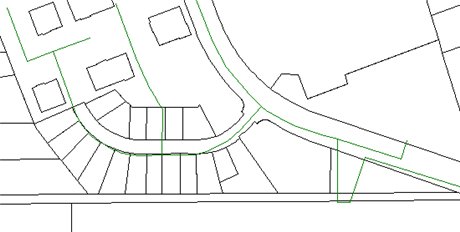

     Solo le particelle (poligoni con contorni neri) e le condotte dei canali di fognatura (linee verdi) vengono visualizzate nell'area di disegno.

10. Non salvare o chiudere la Carta.

Per procedere con questa esercitazione, passare all'Esercizio 4: Recupero di oggetti mediante una query di proprietà e di posizione.
