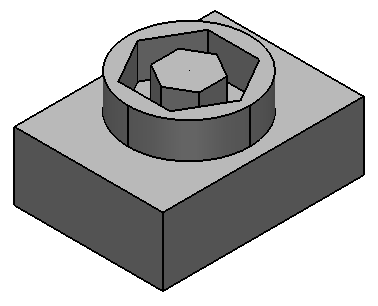

Esempio: creazione di un deposito solido utilizzando gli schizzi annidati

L'esempio seguente mostra come creare un deposito da schizzi annidati:

1. Creare un blocco e accertarsi che sia attivo
2. Creare un arco completo e due poligoni nello stesso piano del blocco (occorre selezionare l'opzione Crea curva composta nella finestra di dialogo Poligono):



3. Selezionare il blocco, l'arco e i poligoni
4. Fare clic sulla scheda Solido > riquadro Feature > Deposito per visualizzare la finestra di dialogo Deposito solido.
5. Fare clic su per raggruppare gli schizzi in regioni.
6. Fare clic su OK.
