L'esempio seguente mostra come scalare una bottiglia mantenendo al contempo il suo spessore.

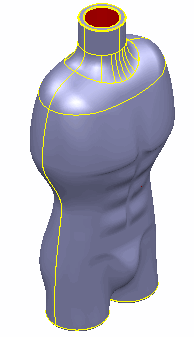

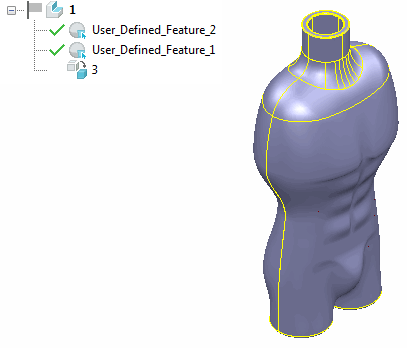

- Il modello qui sopra contiene due feature definite dall'utente:

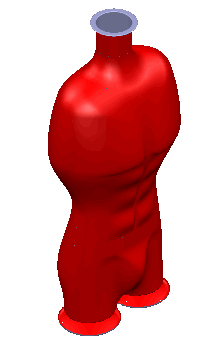

User_Defined_Feature_1 - l'interno della bottiglia.
User_Defined_Feature_2 - l'esterno della bottiglia.
- Utilizzando la finestra di dialogo Imposta vincoli per la feature, aggiungere un vincolo Distanza fissa nella feature definita dall'utente, in modo che User_defined_Feature_2 resti a una distanza fissa da User_Defined_Feature_1.
- Scalare la bottiglia in modo uniforme secondo un fattore di 1,2
Le dimensioni della bottiglia sono scalate, ma lo spessore della bottiglia resta uguale a causa del vincolo di distanza fissa.
È possibile confrontare lo spessore delle due bottiglie con la scheda Visualizzazione > riquadro Modello > Sezionamento dinamico.
Nota: La scalatura con i vincoli applica modifiche alla forma del modello. Il processo di stiramento può influire sulle sue feature, per cui si consiglia di avere solo feature definite dall'utente nel modello quando si usa la scalatura vincolata.
