È possibile creare una vista in sezione per mostrare una sezione trasversale di un modello, con o senza dettaglio di sfondo.
Ad esempio, al modello di bottiglia di inchiostro qui di seguito è applicata una linea verticale:

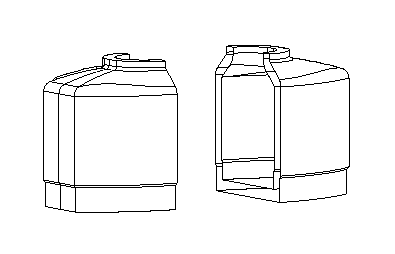

L'esecuzione di un taglio lungo questa linea produrrebbe i due pezzi qui di seguito:
I bordi dei pezzi lungo il taglio sono usati per definire le viste in sezione.

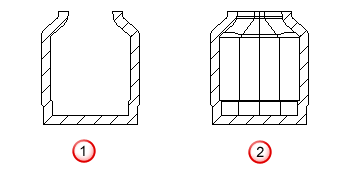

Le viste in sezione qui di seguito dimostrano le opzioni per creare viste con o senza il dettaglio di sfondo:
Senza dettaglio di sfondo.
Con dettaglio di sfondo.
La linea usata per tagliare il modello per definire una vista in sezione è denominata linea di sezione.
È possibile avere più di una vista sezionale su un disegno. Per identificare quale linea di sezione appartiene a una vista sezionale, una lettera è posizionata in cima e in fondo alla linea e la vista sezionale reca sotto la parola SEZIONE seguita dalle lettere.
Una croce di avviso è visualizzata nella sezione e nelle viste nascoste quando occorre aggiornarle in quanto è stata apportata una modifica al modello. Usare il seguente comando per disattivare la visualizzazione delle croci:
view_options mark_updated off
Specificare le impostazioni sulle viste in sezione, e un'annotazione visualizzata sulle viste in sezione nella pagina File > Opzioni > Opzioni applicazione > Drafting > Viste > Sezione.
