Utilizzare la funzionalità Deposito Booleano per creare un'addizione Booleana tra il solido attivo e un altro solido; l'altro solido non passerà completamente attraverso il solido attivo. La struttura delle feature è aggiornata per includere una sotto-diramazione alla feature deposito indicante la cronologia del solido secondario.

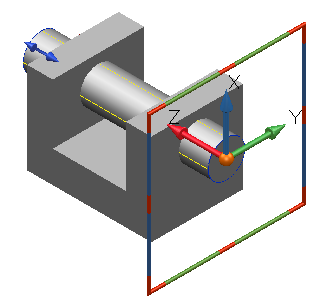

Nell'esempio, il cilindro è aggiunto al solido attivo per creare un deposito Booleano:
- Selezionare il solido da aggiungere al solido attivo.
- Fare clic sulla scheda Solido > riquadro Feature > Deposito Booleano.
Un'addizione Booleana aggiunge il solido selezionato al solido attivo senza passare completamente attraverso il solido attivo.

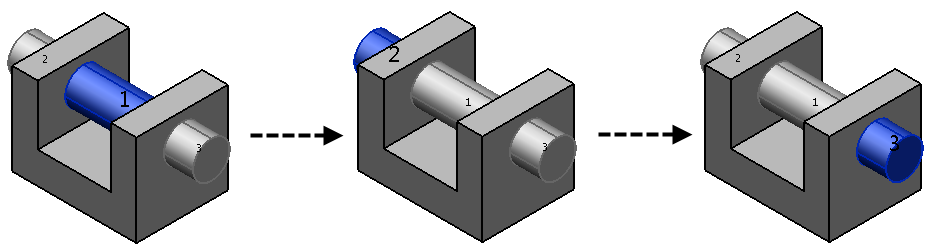

Se è possibile più di una soluzione, tutte le soluzioni sono visualizzate sul modello. Le facce della soluzione corrente sono evidenziate e il numero della soluzione corrente è visualizzato in primo piano. Anche le soluzioni addizionali sono numerate.

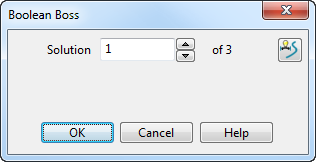

- Scorrere le possibili soluzioni usando la finestra di dialogo Deposito Booleano, oppure fare clic su uno dei numeri per evidenziare la soluzione e aggiornare la finestra di dialogo Deposito Booleano.
- Definire la relazione della feature durante la creazione utilizzando il pulsante Relazione feature solido
. Per ulteriori dettagli, vedere Creazione di una relazione tra una feature solido e un solido.
- Selezionare OK.
