Questa pagina consente di selezionare due curve e di usare le suddette per definire un morfismo. Consente inoltre di limitare il morfismo usando una curva di smorzamento di una superficie. Occorre tenere a mente i seguenti punti importanti quando si creano le due curve:
- Sia la curva di riferimento (Da), sia quella di controllo (A) devono avere lo stesso numero di punti.
- Sia la curva di riferimento (Da), sia quella di controllo (A) devono essere aperte o entrambe chiuse.
- Mantenere semplici la curva di riferimento (Da) e quella di controllo (A).
- Se le curve sono aperte, si consiglia che i punti iniziale e finale delle curve coincidano.
- Se le curve aperte sono anche tangenziali all'inizio e alla fine, si otterranno risultati più levigati nei casi in cui il modello da sottoporre a morfismo si estende oltre le estremità della curva.
- Le curve e le superfici di delimitazione non devono attraversare la curva di riferimento (Da).
Occorre tenere a mente i seguenti punti importanti quando si crea la curva o la superficie di delimitazione:
- Mantenere semplice la curva o la superficie di delimitazione.
- Mentre ci si sposta nel modello, è importante che vi sia sempre un punto più vicino unico sulla curva o superficie e che il punto più vicino non salti da un posto all'altro. In caso contrario, il modello soggetto a morfismo potrebbe contenere delle deviazioni.
Di converso, il modello soggetto a morfismo può avere il grado di complicatezza desiderato.

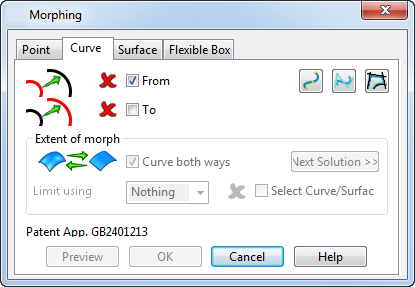

Le opzioni di Avanzate consentono di selezionare separatamente le due curve da usare nel morfismo. Inoltre, consente di usare una curva o superficie per limitare la regione interessata dal morfismo.
Da - Con questa opzione selezionata, scegliere la curva di riferimento.
A - Con questa opzione selezionata, scegliere la curva di controllo.
- Creare una curva Bézier per definire il morfismo.
- Creare una curva B-spline per definire il morfismo.
- Tracciare una curva per definire il morfismo.
Estensione del morfismo
Curva entrambe le direzioni - Questa opzione influisce sul grado di limitazione del morfismo. Selezionare questa opzione per curvare il modello in due direzioni relative alla curva. Deselezionare questa opzione per mantenere la distorsione costante lungo un asse controllato dal piano principale corrente. Se il modello non ha piani di lavoro, è usato il piano di lavoro Assoluto.
Limita usando - Selezionare un'opzione nell'elenco a discesa per usare una curva o superficie per limitare l'estensione del morfismo. È possibile scegliere tra:
- Niente
- Distanza
- Curva
- Superficie
Seleziona curva/superficie - Questa opzione diventa attiva quando si seleziona Curva o Superficie nell'elenco a discesa. Selezionare questa opzione, quindi selezionare la curva o superficie di delimitazione pertinente. Se la selezione ha successo, l'icona passa da
a
.

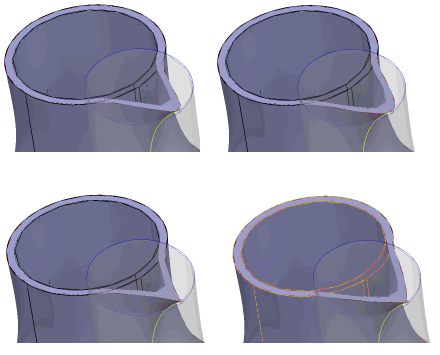

Soluzione successiva - Scorrere le quattro possibili soluzioni e selezionare quella più idonea alle proprie esigenze.
I punti si spostano a seconda della distanza dal loro punto corrispondente sulla curva Da e la distanza dal punto più vicino sulla curva o superficie di delimitazione selezionata. Quanto più vicino è il punto alla curva o superficie di delimitazione, tanto meno si sposterà il punto. Oltre la curva o superficie selezionata, i punti non si spostano affatto.
