Quando si crea un solido cavo (spesso denominato solido "conchiglia" a causa della parete sottile simile a una conchiglia), le facce di un solido sono rimosse e le copie delle altre facce sono ispessite per creare una parete solido.
Per creare un solido cavo:

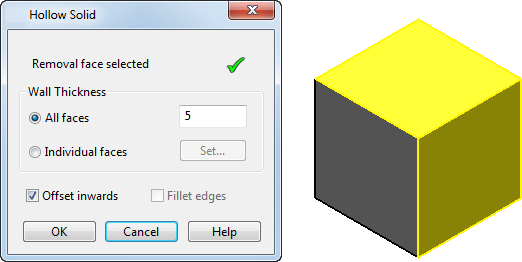

- Fare clic sulla Scheda Solido > riquadro Feature > Cavo per visualizzare la finestra di dialogo Solido cavo:
- Usare la finestra di dialogo per rimuovere una faccia di un solido ed eseguire il suo offset per creare un solido cavo.
- Spostare il cursore su un solido.
Le facce valide sono evidenziate:
- Fare clic sulla faccia del solido che si desidera rimuovere per evidenziarla.
È possibile selezionare diverse facce di rimozione. Usare Ctrl o Maiusc +Clicper aggiungere e rimuovere facce dalla selezione.

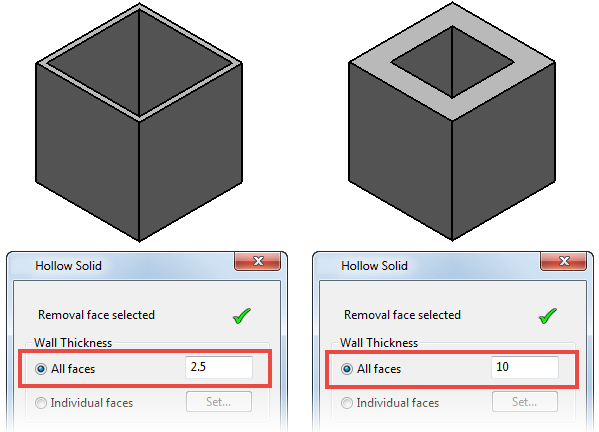

- Selezionare un'opzione Spessore parete per impostare lo spessore delle facce nel solido cavo:
- Tutte le facce - Tutte le facce del solido subiscono un offset uniforme utilizzando il valore specificato.
- Facce individuali - Specificare un valore di spessore parete differente per ogni faccia, utilizzando la finestra di dialogo Spessore parete individuale.
- Tutte le facce - Tutte le facce del solido subiscono un offset uniforme utilizzando il valore specificato.

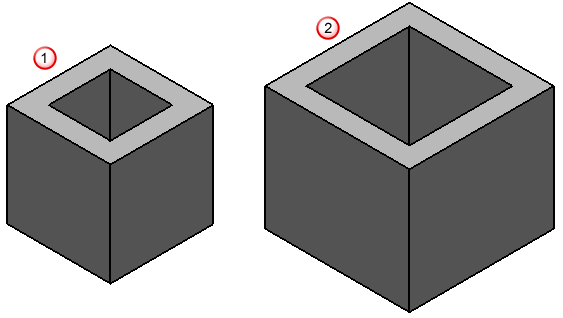

- Selezionare l'opzione Offset verso l'interno per eseguire l'offset delle facce verso l'interno
, oppure deselezionare questa opzione per eseguire l'offset delle facce verso l'esterno
:

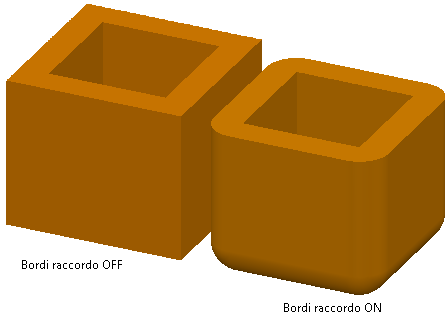

- Selezionare l'opzione Raccorda bordiper arrotondare gli spigoli. Se le facce subiscono un offset verso l'esterno, ogni faccia ha lo stesso valore di offset:
- Fare clic su OK per creare il solido cavo e chiudere la finestra di dialogo.
Un'icona Feature Cavo
rappresentante l'operazione è visualizzata nella struttura delle feature del solido.
