Finestra di dialogo Dettagli piano

Consente di impostare i dettagli del piano sul foro.

1. Fare clic su per visualizzare la finestra di dialogo Relazione feature solido. Essa consente di definire la relazione positiva del foro relativo al solido. L'icona passa da a quando è definita una relazione valida.

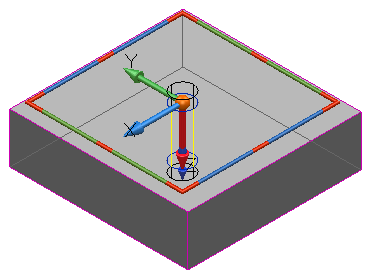

2. Selezionare Visualizza piano per visualizzare le maniglie del piano di lavoro sul foro.



3. Selezionare Allinea foro con...per ruotare il foro in modo che corrisponda all'opzione di allineamento selezionata:

   Allinea il foro alla faccia del solido.

   Allinea il foro al piano di lavoro attivo.

4. Fare clic su Inverti per invertire la direzione e l'origine del foro sul lato opposto del solido.
5. Usare le opzioni Piano per:
   • Spostare l'origine del foro inserendo le coordinate X Y Z, oppure fare clic sul pulsante Posizione per aprire la finestra di dialogo Posizione, in cui è possibile utilizzare gli strumenti di inserimento della posizione.
   • Modificare la direzione del suo asse (impostazioni Asse)
   • Ruotarlo attorno al suo asse (impostazioni Ruota)
6. Fare clic su:
   • OK per impostare i dettagli piano del foro e chiudere la finestra di dialogo.
   • Annulla per chiudere la finestra di dialogo senza salvare le modifiche.
