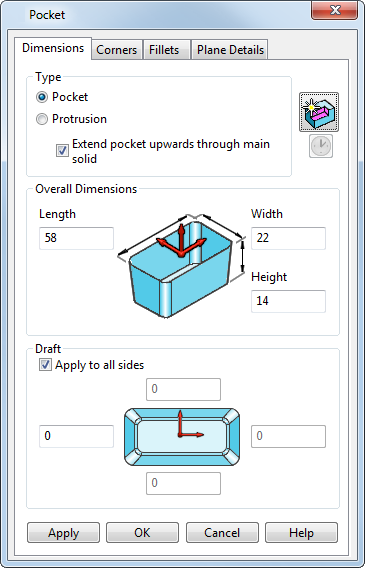

Utilizzare la pagina Quote per specificare le quote della tasca o sporgenza.
Tipo - Selezionare un'opzione per specificare il tipo di feature che si desidera creare.
- Tasca - Selezionare questa opzione per creare una feature tasca.
- Sporgenza - Selezionare questa opzione per creare una feature di sporgenza.

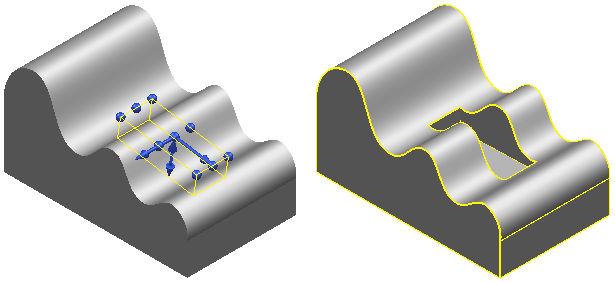

- Estendi tasca verso l'alto attraverso solido principale - Selezionare questa opzione per estendere il solido tasca verso l'alto per tagliare attraverso tutte le superfici del solido principale, come mostrato qui di seguito:

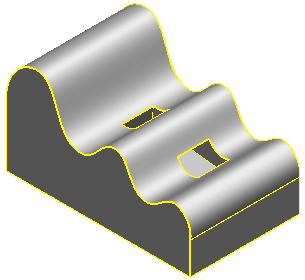

Se deselezionata, la tasca non si estende verso l'alto e lo stesso modello avrebbe l'aspetto seguente:
Se si sta creando una sporgenza, l'opzione è denominata Estendi sporgenza sul solido principale.

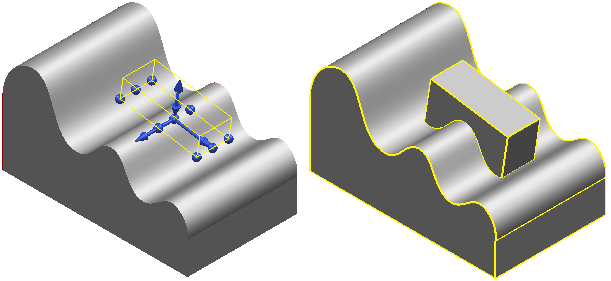

Estendi sporgenza sul solido principale - Selezionare questa opzione per estendere il solido sporgenza verso il basso per incontrare tutte le superfici sottostanti nel solido principale.
Se deselezionata,la sporgenza non si estende sul solido principale e l'aspetto dello stesso modello sarebbe il seguente:
consente di passare dalla modalità di creazione a quella di modifica senza chiudere e riaprire la finestra di dialogo.
- Mentre si è in modalità di creazione, fare clic su per passare dalla modalità di modifica.
- Mentre si è in modalità di modifica, fare clic su
per passare alla modalità di creazione.
Quote totali - Inserire le quote della feature nelle caselle Lunghezza, Larghezza e Altezza.
Sformo - Ogni lato della feature può contenere un angolo di sformo.
- Applica a tutti i lati - Se selezionato, inserire un angolo di sformo per tutte le pareti laterali. Se deselezionato, inserire angoli di sformo separati per ogni parete laterale.
