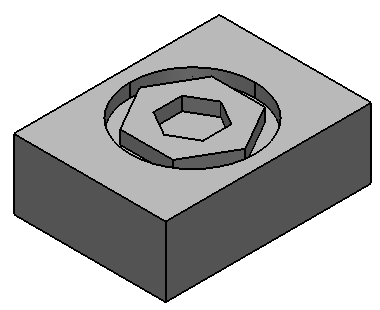

L'esempio seguente mostra come creare un taglio solido usando gli schizzi annidati:
- Creare un blocco e accertarsi che sia attivo

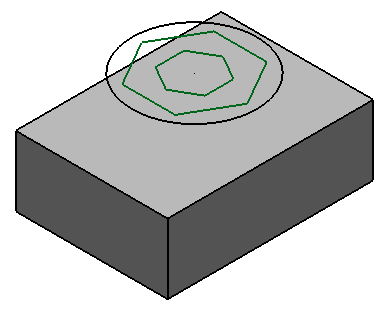

- Creare un arco completo e due poligoni nello stesso piano del blocco (occorre selezionare l'opzione Crea curva composta nella finestra di dialogo Poligono). Il modello deve essere simile a quello qui di seguito:
- Selezionare il blocco, l'arco e i poligoni
- Fare clic sulla scheda Solido > pannello Feature > Taglia per visualizzare la finestra di dialogo Taglio solido.
- Fare clic su
per raggruppare gli schizzi in regioni. - Fare clic su OK.
