Utilizzare le seguenti informazioni per la risoluzione dei problemi di separazione idraulica nelle reti di sistema idronico.
| Messaggio di avviso con la soluzione | Spiegazione |
|---|---|

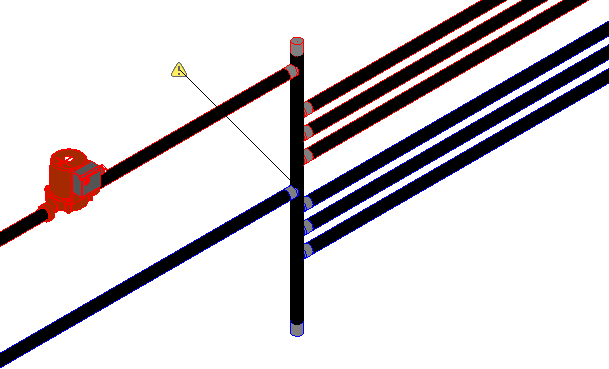

La separazione idraulica richiede un numero pari di giunzioni sulla tubazione del collettore per calcoli precisi. Aggiungere o rimuovere le giunzioni per completare la separazione.
 |
Deve esistere un numero uguale di diramazioni secondarie su ogni lato della tubazione comune in un circuito o collettore primario. Inoltre, il numero di diramazioni primarie e secondarie su ciascun lato di un collettore dovrebbe essere bilanciato. |

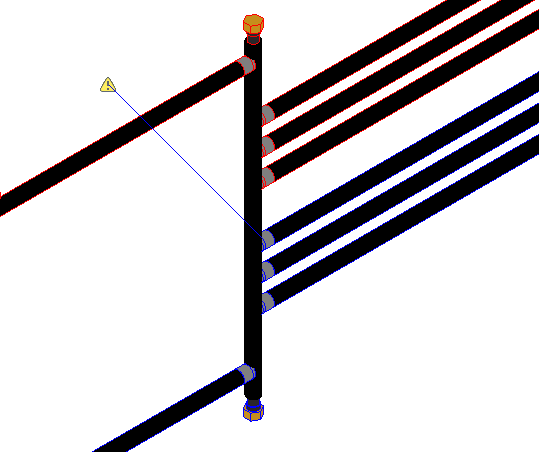

Questo circuito idraulico non è separato in alcuna giunzione. Utilizzare lo strumento Rimuovi Separazione per correggere separazioni idrauliche indesiderate.
 |
Questo problema può verificarsi quando un lato del circuito è separato, ma l'altro lato non lo è. Il messaggio di avviso viene visualizzato in corrispondenza del terminale che unisce i due lati. |

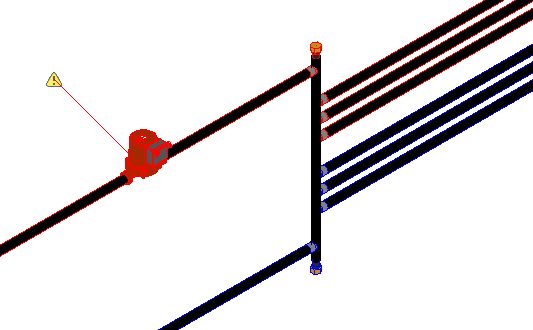

Solo un lato del circuito secondario/terziario è separato. Per calcolare correttamente il flusso e la perdita di pressione, aggiungere la separazione all'altra estremità del circuito.
 |
Alle tubazioni in corrispondenza dell'inizio e della fine di un circuito deve essere stata applicata la separazione per i calcoli dei circuiti per prendere in considerazione gli elementi corretti. |

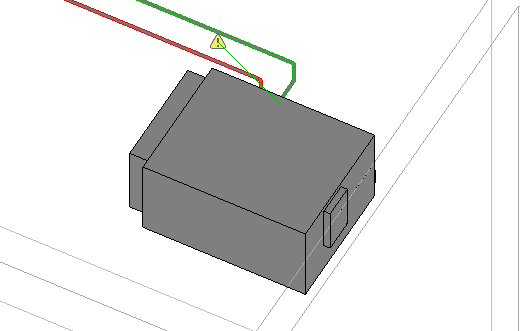

Il calcolo della caduta di pressione di questa pompa non viene elaborato perché il percorso critico non è un circuito chiuso. Controllare per vedere se vi sono altre pompe destinate ad essere utilizzate all'interno di un circuito secondario/terziario. Utilizzare lo strumento Aggiungi Separazione per definire il circuito secondario/terziario.
 |
Questa situazione viene in genere causata da più pompe esistenti in un circuito o sistema. Se le pompe appartengono a circuiti separati, potrebbe essere necessario applicare la separazione idraulica. Se le pompe funzionano in parallelo, potrebbe essere necessario creare un gruppo pompa. |
Nella seguente tabella sono fornite informazioni sulla risoluzione dei problemi correlate alla separazione idraulica.
| Problema | Soluzione |
|---|---|
| Dopo la separazione idraulica di un collettore secondario, la gerarchia nel Browser di sistema non è corretta o i messaggi di avviso che è possibile esaminare correlati al circuito non vengono facilmente corretti. |
I sistemi (mandata e ritorno) potrebbero non essere stati assegnati correttamente alle tubazioni nel collettore o nel circuito primario. I lati di mandata e ritorno devono essere continui. Ad esempio, se l'intero collettore è impostato sul sistema di fornitura e il ritorno è costituito da due sistemi prima della separazione, il nuovo sistema secondario creato dopo la separazione potrebbe non essere valido, influendo sui calcoli e sulla gerarchia del sistema. Per informazioni, esaminare il video di seguito. |
