File > Reference Manager

WIRE ファイルやその他のサポートされているファイル形式のジオメトリを、リファレンスデータ (WREF) ファイルに変換および読み込みます。リファレンスデータを使用すると、Alias でのインタラクションを維持しながら大規模なデータセットを操作でき、代替シェーディングとデザイン見直し用比較データが提供され、デザインプロジェクトでのコラボレーションワークフローをサポートします。

さらに、WREF ファイルを生成することで、Reference Manager はリファレンスデータの操作に役立つ次のような機能も提供します。

期限切れまたは見つからないリファレンスデータまたはソースデータをリアルタイムで通知します。
ソースジオメトリとそれらに関連付けられたリファレンスの場所への直接アクセス。
すべてのリファレンスデータの場所を一元化できるようにリファレンスディレクトリを指定する機能。
デザイン見直し用の代替シェーディング比較を作成する機能。

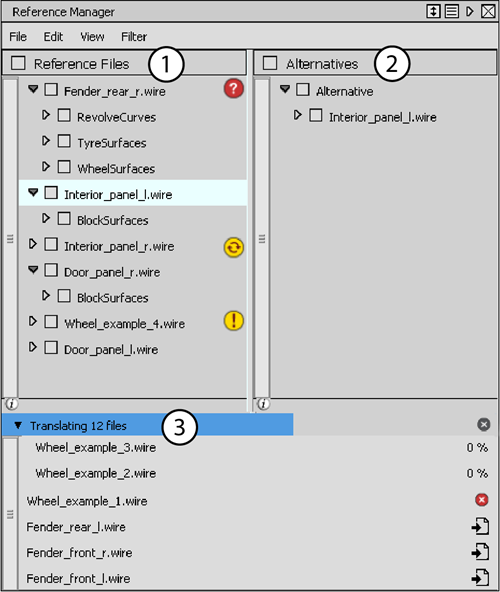

1. リファレンスファイル

現在シーンで参照されているファイルと関連オブジェクトを表示します。Reference Manager は、シーン内のファイルリファレンスの現在のステータスを次のアイコンで示します。

Reference Manager アイコン	説明
	ソースファイルが変更されたため、リファレンスファイルは最新ではありません。アイコンをクリックするとリファレンスが更新されます。
	リファレンスファイルがない。アイコンをクリックするとリファレンスの再読み込みが実行されます。
	ソースファイルが見つかりません。アイコンをクリックすると、ファイルを見つけるためのプロンプトが表示されます。
	リファレンスを再読み込み

2. Alternatives

現在参照されているファイルのリファレンスの Alternatives を一覧表示します。モデルまたはモデルに関連付けられた部分の異なるバージョンを表示する方法として、Alternatives を作成できます。詳細については、「リファレンスの Alternatives を使用する」を参照してください。

3. 変換ファイル

Batch Translate を使用して現在変換中のファイルと、変換済みのファイルを表示します。ここに表示されるファイルは、ビューポートに読み込まれていません。

ファイル変換アイコン	説明
	このアイコンをクリックすると、変換がキャンセルされます。
	変換中にエラーが発生したことを示します。
	このアイコンをクリックすると、変換ファイルがシーンに読み込まれます。

Reference Manager のメニュー

File メニュー

Import

WIRE ファイルまたはサポートされている他のジオメトリファイルタイプから Alias に、ジオメトリをリファレンスとしてロードします。Alias は読み込み処理中に、以前にソースジオメトリファイル内から生成された既存のリファレンスファイル(WREF)を特定します。リファレンスファイルが既に存在する場合、Alias は既存のリファレンスファイルをビューポートにロードします。

リファレンスファイルが存在しない場合、Alias は Import Reference Options ウィンドウのテッセレーション設定に従ってソースジオメトリを WREF ファイルに変換します(以下の「Translate reference options」を参照)。既定では、WREF ファイルは設定された出力ディレクトリに保存されます(「リファレンスデータの扱い方」を参照)。リファレンスディレクトリが指定されていない場合は、WREF ファイルをソースジオメトリと同じディレクトリに保存するよう求められます。

Re-Tessellate Files

Re-Tessellate Reference Options ウィンドウの新しいテッセレーション設定に従って、選択したリファレンスファイルを再変換します(以下の「Translate リファレンスオプション」を参照)。

Update All

Reference Manager にリストされているすべての期限切れリファレンスを更新します。リスト内のリファレンスの横にアイコンが表示され、リファレンスが期限切れになっていて、更新する必要があることを示します。

Batch Translate

Translate Reference Options ウィンドウのテッセレーション設定に従って、1 つまたは複数のジオメトリファイルをリファレンス WREF ファイルに変換します(以下の「Translate リファレンスオプション」を参照)。

Alias に読み込むことのできるファイルフォーマットであればすべて、リファレンスファイルに変換できます。

Use reference directory チェックボックスをオンにして、リファレンスファイルを現在設定されている作業用リファレンスディレクトリに保存するか、目的のディレクトリを参照します。

Cancel All

現在のすべての変換操作をキャンセルします。

Set Reference Directory

Set Reference Directory ウィンドウを開きます。このウィンドウで、リファレンスファイル(WREF)を保存するためのディレクトリを指定することができます。ファイルをリファレンスとして読み込むか、ファイルをリファレンスに変換すると、Alias は設定されたリファレンスディレクトリ内を検索して、リファレンスの既存のインスタンスを特定します。

注: リファレンスディレクトリを指定せずに、リファレンスファイルをソースディレクトリに保存することもできます。また、Alias はソースディレクトリで既存のリファレンスファイルを検索します。

Add または Remove コマンドを使用して、リファレンスディレクトリを管理します。現在設定されている出力ディレクトリの右側にアイコンが表示されます。既定では、新しく作成されたすべてのリファレンスが出力ディレクトリに保存されます。リストされたリファレンスディレクトリを出力ディレクトリとして設定するには、右側にあるチェックボックスをクリックします。

「リファレンスデータの扱い方」を参照してください。

Pack

転送を簡単にするために、すべてのデータを同じフォルダに格納します。 Wire ファイルと Wire ファイルが指すすべてのリファレンスファイルも含まれます。

Import From Vault

Autodesk Vault から Alias にリファレンスファイル(WREF ファイル)を読み込むことができます。リファレンスファイルは、(既定では)プロジェクトの reference フォルダ内にあります。

Edit メニュー

Remove File: 選択したリファレンスファイルを Reference Manager または Alternative から削除します。
Remove Alternative: (Reference Manager ウィンドウの右側で)選択した Alternative を削除します。Alternative をマウスの右ボタンでクリックし、メニューから Remove Alternative を選択した場合と同じ処理が行われます。
New Alternative: (Reference Manager ウィンドウの右側で)新しい Alternative を作成します。リファレンスファイルは、選択すると、Alternative の一部になります。
Duplicate Alternative: 選択した Alternative のコピーを作成します。このコピーは選択した Alternative の下に置かれ、Copy of <alternative name> と呼ばれます。
Promote Geometry: リファレンスデータの選択した部分をコピーして実際のジオメトリに変換します(ビューウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します)。
Promote Shader: 選択したリファレンスオブジェクトのシェーダを再利用できるように、Multi-lister 内に配置します(ビューウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します)。
Re-tessellate Objects: Re-Tessellate Reference Options ウィンドウの新しいテッセレーション設定に従って、選択したオブジェクトを再度テッセレーションします(以下の「Translate リファレンスオプション」を参照)。

View メニュー

Reference Files: Reference Manager ウィンドウの左側だけを表示します。
Alternatives: Reference Manager ウィンドウの右側だけを表示します。
Both: Reference Manager ウィンドウの両側(Reference Files と Alternatives)を表示します。
+/- All: すべてのリファレンスファイルと Alternative の内容を展開または折り畳みます。

Filter メニュー

Reference Manager ウィンドウで表示するオブジェクトの種類(Surfaces、Curves、Meshes、または Shells)を選択します。

Translate リファレンスオプション

これらのオプションは、コントロールボックスを選択するときに、Import Reference Options、Translate Reference Options、および Re-Tessellate Reference Options ウィンドウで使用できます。

Curve Tolerance: 移動後にカーブの描画精度を制御する Chordal 許容値です。値が大きいほど、リファレンスカーブは滑らかになります。
Surface Tessellator/Tesselator: Fast または Accurate テッセレーションを選択します。Fast テッセレーションでは、部分的な詳細が無視される場合があります。
Surface Tolerance/Tolerance: サーフェスを三角形に分割する精度を制御します。

マウスの右ボタンメニュー

この章では、Reference Manager のさまざまな項目(リファレンスファイル、Alternative、レイヤなど)を右ボタンクリックしたときに表示されるメニューの選択肢について説明します。

Translations

Import: この移動に対応するリファレンスファイルを読み込みます。
Remove: Reference Manager から移動したファイルの名前を削除します。
Open Reference Location: 現在実行中の移動を取り消します。

Reference Files

Visible

リファレンスファイルの表示を切り替えます。ファイルはチェックマークが表示されている場合に表示されます。

Isolate

選択したリファレンスのみを表示します。その他のすべてのリファレンスの表示をオフにします。他のリファレンスの表示を有効にするには、レイヤの表示をオンに切り替えるか、右クリックして Visible を選択します。

Remove File/Remove File from Alternative

Reference Manager からリファレンスファイルを削除します。

ファイルが Alternative 内部にある場合は、Alternative からのみ削除します。

Revert Transform

Alternative に適用されたすべての変形(移動、スケーリングなど)を元に戻し、オリジナルの状態に戻します。

Show All Layers

リファレンスファイルの下のすべてのレイヤを表示します。

注:

最上位の Reference Files を右ボタンクリックして Show All Files を選択すると、すべてのリファレンスファイルが表示されます。

Show All Files

Alternative の下のすべてのリファレンスファイルを表示します。

注:

最上位の Alternatives を右ボタンクリックして Show All Alternatives を選択すると、すべての Alternative が表示されます。

Visible

レイヤの表示を切り替えます。Alternative はチェックマークが付いている場合に表示されます。

Symmetry Original

オリジナルのリファレンスデータだけを表示します。

Symmetry Mirror

ミラーリングしたリファレンスデータだけを表示します。Layers > Symmetry > Set Plane で設定したシンメトリプレーンが使用されます。

Symmetry Both

オリジナルとミラーリングしたリファレンスデータを両方表示します。
