天井グリッドに開口を作成するには

既存の天井グリッドに開口を作成するには、次の手順を実行します。この開口は、グリッドの境界内に配置された閉じたポリラインまたは AEC オブジェクトから作成されます。開口の内側にあるグリッドの部分は表示されません。

1. グリッドの境界内にポリラインが存在しない場合は、希望する開口の形状で閉じたポリラインを描画します。
2. 開口を追加する天井グリッドを選択します。
3. [天井グリッド]タブ[クリップ]パネル[開口を追加]をクリックします.
4. 開口として使用する閉じたポリラインまたは AEC オブジェクトを選択します。

   開口が天井グリッドに作成されます。

5. [Enter]を押して、コマンドを終了します。

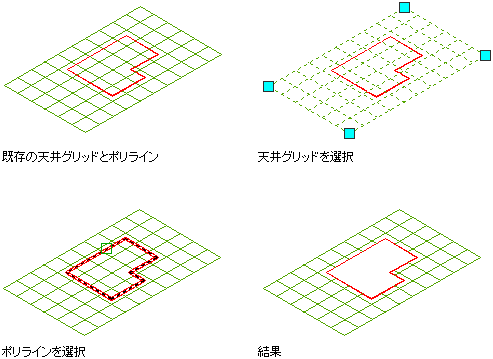

天井グリッドに開口を追加
