現在の図面、最近使用、お気に入り、またはブロックが保存されているライブラリにアクセスしてそこからブロックを挿入することができます。
CONTENT[コンテント エクスプローラ] (コマンド)
ツール セット: 。
メニュー: 。
オプション
次のオプションが表示されます。
ツールバー
現在の図面内のブロックが表示されます。
最近挿入または作成されたブロックが表示されます。最近使用したブロックのリストは、図面およびセッションを越えて保持されます。
注: ブロック パレットでは、ブロックとして挿入される外部ファイルの名前にはアスタリスク(*)が表示されます。
ブロック リストからお気に入りとして選択したブロックが表示されます。

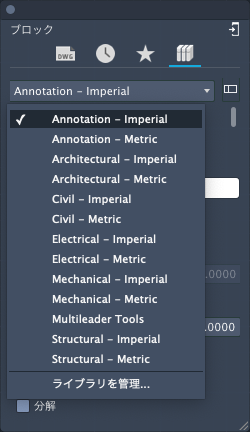

選択したブロック ライブラリのブロックが表示されます。ドロップダウンからライブラリを選択します。
ブロック リスト
選択したカテゴリのブロックが表示されます。ブロックを挿入するには、次のいずれかを行います。
- リストからブロックをドラッグ アンド ドロップする
- ブロックのサムネイルをダブルクリックする
- ブロックのサムネイルを右クリックして[図面に挿入]を選択する
- 現在の図面ビューの[+]をクリックして、挿入する任意の DWG ファイルを参照する
ブロックをお気に入りに追加するには、ブロックのサムネイルを右クリックして[お気に入りに追加]を選択します。
注: ブロックのサムネイルを右クリックするとブロックのショートカット メニューが表示され、ブロック リストの空白の領域を右クリックするとブロック リストのショートカット メニューが表示されます。
ブロックのショートカット メニュー
ブロック リストのブロックのサムネイルを右クリックすると、次のオプションを使用することができます。
- [図面に挿入]: 現在の図面へのブロックの挿入が開始されます。
- [削除]: 選択したブロックを最近[使用したブロック]リストから削除します。
- [お気に入りから削除]: 選択したブロックを[お気に入りのブロック]リストから削除します。
- [お気に入りに追加]: ライブラリから[お気に入り]リストにブロックを追加します。
- [すべてクリア]: すべてのブロックを[最近使用したブロック]リストから削除します。
- [小サムネイル]: ブロック リストにはブロックの小サイズのサムネイルが表示されます。
- [中サムネイル]: ブロック リストにはブロックの中サイズのサムネイルが表示されます。
- [中サムネイルとタイトル]: ブロック リストにはブロックの中サイズのサムネイルとブロック名が表示されます。
- [大サムネイル]: ブロック リストにはブロックの大サイズのサムネイルが表示されます。
- [大サムネイルとタイトル]: ブロック リストにはブロックの大きいサムネイルとブロック名が表示されます。
ブロック リストのショートカット メニュー
ブロック リストの空の部分で右クリックすると、次のオプションを使用することができます。
- [小サムネイル]: ブロック リストにはブロックの小サイズのサムネイルが表示されます。
- [中サムネイル]: ブロック リストにはブロックの中サイズのサムネイルが表示されます。
- [中サムネイルとタイトル]: ブロック リストにはブロックの中サイズのサムネイルとブロック名が表示されます。
- [大サムネイル]: ブロック リストにはブロックの大サイズのサムネイルが表示されます。
- [大サムネイルとタイトル]: ブロック リストにはブロックの大きいサムネイルとブロック名が表示されます。
- [すべてクリア]: すべてのブロックを[最近使用したブロック]リストから削除します。
- [ライブラリを管理]: [コンテンツ ライブラリを管理]ダイアログ ボックスが表示され、ライブラリのコンテンツを作成および管理することができます。
注: ライブラリ ドロップダウン リストの横にある[ライブラリを管理]アイコンを選択してダイアログボックスを表示することもできます。
[検索]
ブロック リストに表示されるブロックをフィルタします。現在のフィルタをクリアするには、テキスト ボックス内の[X]をクリックします。
ブロック リストに表示されるブロックをコントロールする文字列を入力します。指定した文字列を含む名前のブロックのみがブロック リストに表示されます。検索結果には、現在の図面、最近使用、お気に入り、およびアクティブなブロック ライブラリのブロックが含まれます。
[挿入オプション]
注: ブロック パレットからドラッグ アンド ドロップでブロックを配置した場合、これらのオプションは適用されません。
- [挿入位置]
- ブロックの挿入位置を指定します。オンにした場合は、ブロックを挿入するときに、ポインティング デバイスを使用するか手動で座標を入力することによって挿入位置を指定します。オフにすると、指定した座標が使用されます。
- [尺度]
- 挿入するブロックの尺度を指定します。オンにした場合は、X、Y、Z 方向の尺度係数を指定します。X、Y、Z 尺度係数に負の値を入力すると、その軸を対称軸とする鏡像として挿入されます。オフにすると、指定した尺度が使用されます。
- [回転]
- 現在の UCS に挿入するブロックの回転角度を指定します。オンにした場合は、ポインティング デバイスを使用するか角度を入力してブロックの回転角度を指定します。オフにすると、指定した回転角度が使用されます。
- [繰り返し配置]
- ブロック挿入を自動的に繰り返すかどうかをコントロールします。オンにすると、[Esc]キーを押してコマンドをキャンセルするまで、挿入位置を指定するように求めるプロンプトが繰り返し自動的に表示されます。オフにすると、指定したブロックが 1 回挿入されます。
- [分解]
- 挿入時にブロックを自動的に構成要素オブジェクトに分解するかどうかをコントロールします。
- オンにすると、ブロック内の構成要素オブジェクトの関連付けが解除され、元のプロパティに戻ります。ブロックが挿入時に分解されることを示すものとして、カーソル位置のブロックのプレビューは自動的に抑制されます。色として BYBLOCK を使用しているオブジェクトは白になります。線種が BYBLOCK のオブジェクトは、線種 CONTINUOUS が使用されます。
- このオプションをオフにすると、指定したブロックは分解されずに挿入されます。
注: このオプションを指定できるのは、均一尺度係数の場合のみです。均一尺度ではないブロックを分解する必要がある場合は、EXPLODE[分解]コマンドを使用して手動でブロックを分解することができます。
