Autodesk Civil 3D 2020.4 の新機能

Autodesk® Civil 3D® 2020.4 Update には、次の新機能および拡張機能が含まれています。

設計作業の効率性の改善

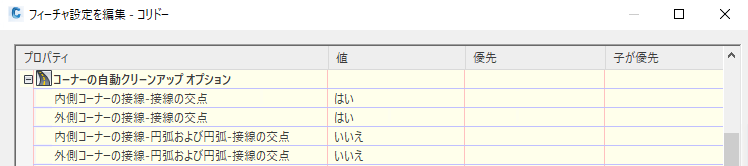

• コリドーの[コーナーの自動クリーンアップ オプション]が、内側と外側のコーナー オプションに分けられるようになりました。これらの設定は、[フィーチャ設定を編集 - コリドー]ダイアログ ボックスで使用できます。


  これらのオプションを使用して、固定幅のコリドーの内側と外側のコーナーを接線-接線の交点および接線-円弧の交点でクリーンアップするかを個別にコントロールできます。

• 線分が曲線に接していない接線-円弧の交点の固定幅コリドーの外側コーナーで、コーナーの自動クリーンアップがサポートされるようになりました。

  外側コーナーのクリーンアップ オプションを適用する前に	外側コーナーのクリーンアップ オプションを適用した後に

  詳細については、「概要 - コリドーのコーナーのクリーンアップ」を参照してください。

• [自然流下式ネットワークの解析]ダイアログ ボックスの[結果]ページが更新され、[パイプの流れ]列が含まれるようになりました。

  パイプの流量値がパイプの全流量値を超える場合、この列は赤でシェーディングされます。セルの上にカーソルを置くと、パイプの流量値と全流量値の両方を示すツールチップが表示されます。



  詳細については、「[結果]ページ([自然流下式ネットワークの解析]ダイアログ ボックス)」を参照してください。

図面作成作業の効率性の改善

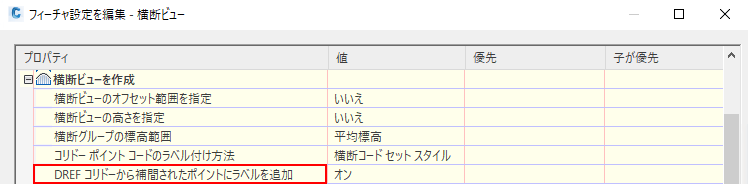

• 新しい設定である[DREF コリドーから補間されたポイントにラベルを追加]を使用して、データ参照コリドーから補間されたポイントにラベルを追加するかどうかをコントロールします。この設定は、[フィーチャ設定を編集 - 横断ビュー]ダイアログ ボックスで使用できます。

  この設定を[オン]にすると、データ参照コリドーから補間されるポイントにラベルが付けられ、ポイントに記号が表示されます。



  これらの記号の上にカーソルを移動すると、ソース図面でのラベルの実際の値を確認するためのツールチップが表示されます。

  この設定の詳細については、「[フィーチャ設定を編集 - 横断ビュー]ダイアログ ボックス」を参照してください。コリドー ポイントにラベルを付ける方法については、「横断ビューでコリドー ポイント コードにラベルを付けるには」を参照してください。

• CorridorSectionLabelsConv コマンドが強化され、コード セット ラベルをコリドー ポイント ラベルに変換できるようになりました。

  ラベルをコリドー ポイント スタイル ラベルに変換することを選択すると、選択ダイアログ ボックスが表示され、コリドー ポイント ラベル スタイルを含む横断ラベル セットを選択できます。

  CorridorSectionLabelsConv コマンドの詳細については、「横断ビューでコリドー ポイント コードにラベルを付けるには」を参照してください。

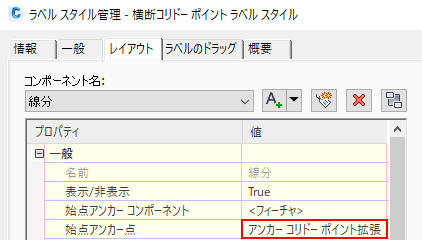

• コリドー ポイント ラベル スタイルのコンポーネントが更新され、アンカー ポイントを指定するときに選択できる[アンカー コリドー ポイント拡張]オプションが追加されました。


• 新しい DraftingBuffer コマンドを使用して、横断ビューの製図バッファのオン/オフを切り替えることができます。

  この設定は、製図バッファ内にあり、横断ビューにバインドされている注釈要素および製図要素を、横断ビューが移動された場合に一緒に移動するかどうかをコントロールします。詳細については、「横断ビューの製図バッファのオン/オフを切り替えるには」を参照してください。

その他の更新

• .NET API が更新され、「Autodesk Civil 3D API の新機能」の説明に従って、いくつかの機能強化が行われました。
