主題では一定の範囲の色を使用して、それに対応する範囲の値を表します。また、主題を使用すると、相対領域、人口密度、水深、地理的フィーチャの高さを表示することができます。
ビデオ チュートリアル
|
インターネットに接続している場合、テーマを作成する方法については、ビデオを再生して参照してください。[自分で試す]をクリックして自分で試すこともできます。具体的な手順はビデオの下に記載されています。 |
注: この演習では、前の演習で作成し修正した build_map1.dwg マップを使用します。
主題を使用して区画画層のスタイルを設定するには
- 前のレッスンで完成したマップを開きます。
[開く][図面]の順に選択します。 - build_map1.dwg を見つけます。
- マップを選択して[開く]をクリックします。
- 区画画層の主題を作成します。
主題は、表示のスタイルです。画層ごとに空間フィーチャのスタイルを割り当てます。
- [表示マネージャ]で、[Parcels]画層を選択し、[スタイル]をクリックします。 注: [スタイル エディタ]がドッキングしている場合は、カーソルをその上に移動すると表示されます。アプリケーション ウィンドウの左側にドッキングされている可能性があります。

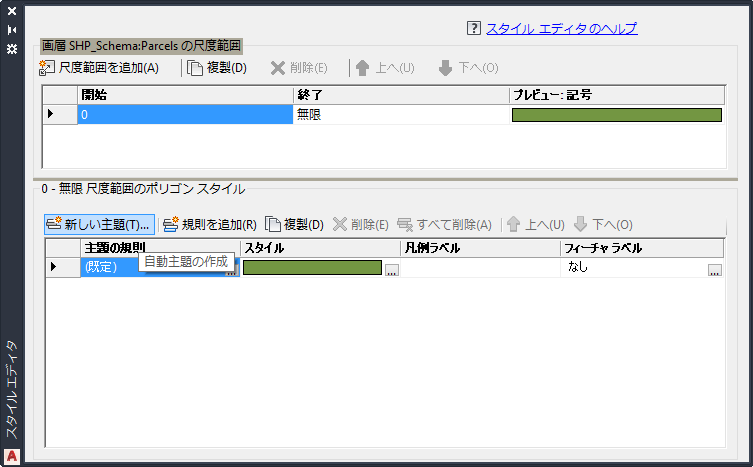

- [スタイル エディタ]の[0 - 無限尺度範囲のポリゴン スタイル]で、[新しい主題]をクリックします。
[新しい主題]をクリックして[Parcels]画層の主題を定義します。
- [表示マネージャ]で、[Parcels]画層を選択し、[スタイル]をクリックします。
このチュートリアルを続けるには、「演習 2: 主題を定義する」へ進みます。
