エッジ間にブリッジを作成する

次に、ヘルメット メッシュの前面下部の領域に接続します。モデリング ツールキット(Modeling Toolkit)のブリッジ(Bridge)機能を使用して、メッシュの 1 つまたは複数の境界エッジ間のブリッジになるメッシュを作成することができます。

ブリッジ機能を使用する場合、次の項目に従う必要があります。

2 つのメッシュを 1 つに統合するには

  1. パース ビューで、メッシュを右クリックし、表示されるマーキング メニューからオブジェクト モード(Object Mode)を選択します。
  2. ヘルメット メッシュを選択してから、[Shift]キーを押しながら前面下部のメッシュを選択して、両方のメッシュを選択します。
  3. モデリング ツールキット(Modeling Toolkit)で結合(Combine)を選択します。

    2 つのメッシュが 1 つに統合されます。ここでいずれかのオブジェクトを選択すると、もう 1 つのオブジェクトも選択されます。これは両方のオブジェクトが同じメッシュにあるためです。

ヘルメットの前面下部領域のメッシュのエッジは 5 つのエッジから構成されます。ヘルメットの側面領域で対応する領域は 3 つしかありません。メッシュに 2 つのエッジ ループを挿入すると、側面下部領域のエッジの数を増やすことができます。メッシュのこの領域に 2 つのエッジ ループを挿入すると、大規模なフェースが分割されるため、残りのメッシュの他のフェースのサイズにうまく一致します。

ヘルメットの側面領域にエッジ ループを挿入するには

  1. メッシュ ツール > エッジ ループの挿入ツール(Mesh Tools > Insert Edge Loop Tool) > を選択します。

    エッジ ループの挿入ツール(Insert Edge Loop Tool)設定エディタが表示されます。

  2. ツール設定エディタで、位置の保持(Maintain Position)をエッジから相対距離(Relative distance from edge)に設定します。

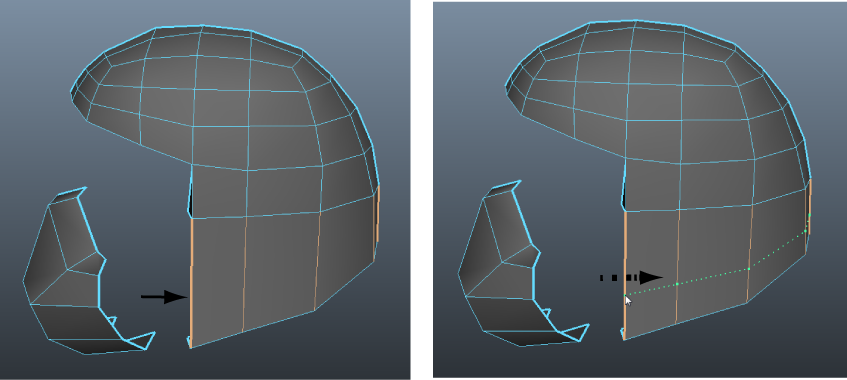

  3. パース ビューで、下図のようにヘルメットのエッジの下部近くの側面領域のエッジをクリック & ドラッグします。マウス ボタンを押したままで、エッジに沿って約 3 分の 1 の距離分をマウスを上にドラッグしてから、マウス ボタンを離してエッジ ループを挿入します。
    注:

    相対(Relative)オプションの使用時にエッジをクリック & ドラッグすると、メッシュの既存のエッジ レイアウトに非常に一致したエッジ ループが挿入されます。つまり、メッシュの下部領域は後面よりも前面の近くで幅が格段に広くなります。相対(Relative)設定では、トポロジに基づいてエッジ ループのロケータの位置を調整されるため、これらの状況では理想的です。相対(Relative)オプションを使用してクリック & ドラッグする場合は、エッジ ループを一致させたいレイアウトのエッジの近くをクリックしてください。

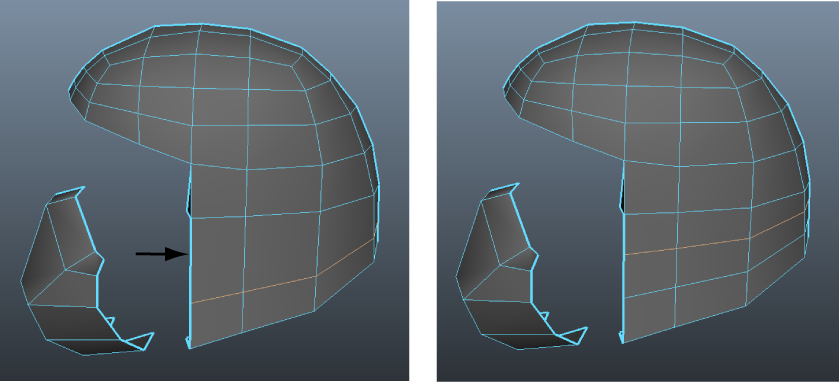

  4. エッジ ループの挿入ツール(Insert Edge Loop Tool)がアクティブな状態で、同じエッジの上部近くのヘルメットの側面領域をクリック & ドラッグして、エッジに沿って約 3 分の 2 の距離で 2 番目のエッジ ループを挿入します。
  5. [q]キーを押してセレクション モードに戻し、メッシュ以外の場所をクリックしてエッジを選択解除します。

    これで必要なエッジの挿入が完了しました。引き続き、ブリッジの作成に進むことができます。

ヘルメットの前面と側面の下部領域間にブリッジを作成するには

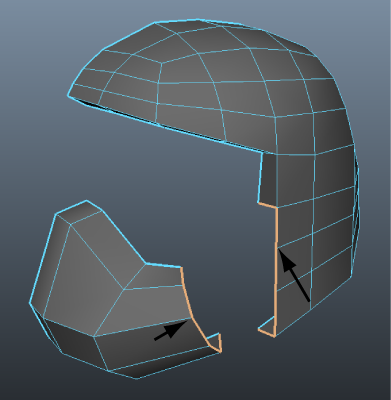

  1. 前面下部の上部エッジを選択し、[Shift]キーを押しながら、ブリッジを構成するメッシュの前面と側面領域の最下部エッジをクリックします(両側で 5 つのエッジを選択する必要があります)。
    ヒント:

    境界エッジを選択するときに、ブリッジの片側にある一連のエッジの最初のエッジをクリックしてから、[Shift]キーを押しながら最後のエッジをダブルクリックすると、間にあるエッジが選択されます。

  2. [Shift]キーを押しながら、モデリング ツールキット(Modeling Toolkit)のブリッジ(Bridge)を左クリックします。

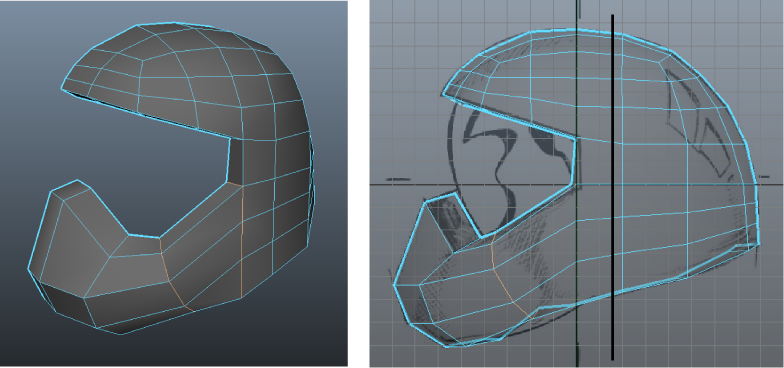

  3. ブリッジオプション(Bridge Options)ウィンドウで、分割数(Divisions)を 0 に設定してからブリッジ(Bridge)ボタンをクリックしてブリッジを作成します。
  4. [q]キーを押してセレクション モードに戻し、メッシュ以外の場所をクリックしてエッジを選択解除します。
    注: ブリッジがねじれたりかぶさって表示される場合は、2 つのメッシュのサーフェス法線が合致していないことを示しています。このような特定のケースでは、前面下部のオリジナルのプロファイル シェイプを作成するときに、6 つの頂点を逆時計回り方向に配置しなかったと考えられます。

    このような場合は、2 つのメッシュを結合する直前のポイントまで元に戻し、前面下部を選択してからメッシュ表示 > 反転(Mesh Display > Reverse)を選択し、その部分のサーフェス法線だけを反転させます。それから必要に応じてこのセクションの手順をやり直します。

チュートリアルの次の部品を準備するために、Helmet3.mb シーン ファイル(ファイル > シーンを開く(File > Open Scene))を開くか、現在のシーンを引き続き操作します。

親トピック: レッスン 1: リファレンス イメージからポリゴン メッシュをモデリングする
