動的陽解法解析または準静的陽解法解析では、削除基準を使用して、メッシュから削除する要素を指定します。

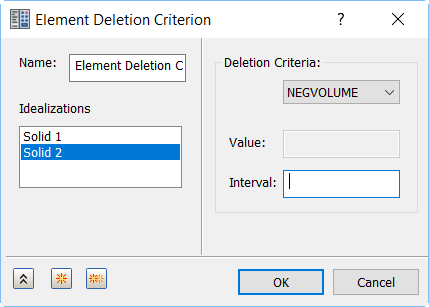

パーツ ツリーで、[理想化]ノードを右クリックして[要素削除を追加]を選択します。Autodesk 陽解法における接触ロジックでは、要素が接触表面から削除または浸食される際に、モデルの表面を自動で再構築できます。これにより、ユーザはパーツ同士が干渉するモデルを作成できます。
削除基準
次のような、選択した物理特性に関する削除基準を指定します。
- [NEGVOLUME]: 要素の体積が負の値になった場合に削除します。
- [EFFSTRAIN]: フォン ミーゼスひずみが[値]を超えた場合に削除します。
- [EQPS]: 同等の塑性ひずみが[値]を超えた場合に削除します。
- [PRINSTRAIN]: 最大主ひずみが[値]を超えた場合に削除します。
- [THINNING]: 元のシェル厚さに対する現在のシェル厚さの比率が[値]より小さい場合に削除します。
[理想化]フィールドで、基準を適用する要素を選択します。
