Autodesk Inventor では、Inventor Nastranリボンの[解析]パネルで、[新規]、[編集]、および[応力解析からインポート]の 3 つのコマンドを使用できます。これらの各コマンドについては、以下で説明します。
新規作成
このコマンドは、新しい解析を定義するために使用されます。クリックすると、[解析]ダイアログ ボックスが表示されます。設定を完了して[OK]をクリックすると、ダイアログ ボックスが閉じ、新しい解析がモデル ツリーに表示されます(既に定義されている場合は現在の解析の直後)。 新しい解析が現在のアクティブな解析になります。
編集
このコマンドにより[解析]ダイアログが起動し、現在アクティブな解析に関連する設定を編集できます。これは、Autodesk Nastran モデル ツリーで解析を右クリックすると表示されるコンテキスト メニューの[編集]コマンドに相当します。
応力解析からインポート

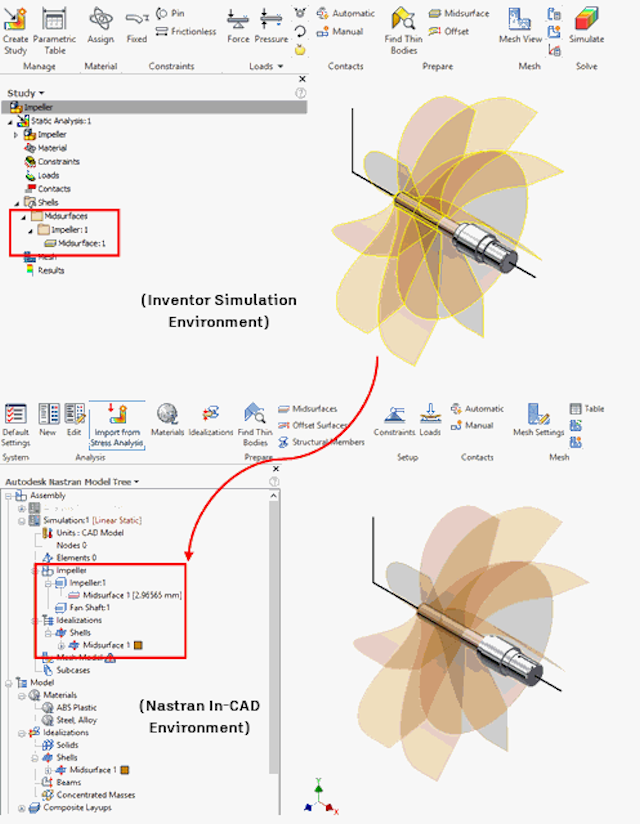

Autodesk Inventor Nastran では、Inventor の構造解析環境で定義した FEA の詳細をインポートできます。読み込まれたフィーチャには、荷重、拘束、関連する物理プロパティをともなう材料、中間サーフェス、オフセット サーフェス、メッシュ コントロール、表面接触、および適用される解析設定が含まれます。
