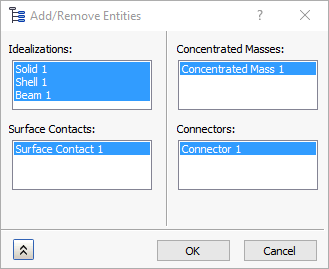

ブラウザ(Inventor Nastran モデル ツリー)で解析ノードを右クリックし[エンティティを追加/削除]を選択すると、次のダイアログ ボックスが表示されます。
このダイアログ ボックスには、次の領域があります。
- 理想化
- 表面接触
- 集中質量
- コネクタ
解析モデルに含まれる 4 つの各領域で理想化を選択できます。ハイライトされた項目は解析に含まれ、ハイライトされない項目は除外されます。または、項目を[理想化]節点(ブラウザの[モデル]ブランチにある)から[理想化]節点(ブラウザの[パーツ/アセンブリ]ブランチにある)にドラッグして、解析に含めることができます。

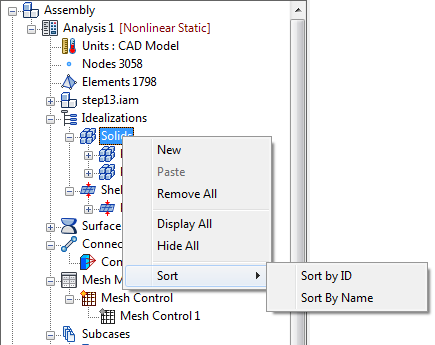

[理想化]節点 1 つが[パーツ/アセンブリ]ブラウザ節点に含まれます。この節点では、解析に含まれる 5 種類の理想化のそれぞれ(ソリッド、シェル、ビーム、集中質量、コネクタ)にサブノード 1 つが表示されます。表面接触は個別のブラウザ ノード(理想化内にない)に表示されます。コンテキスト メニューを使用して、最初に[モデル]ブランチに進むことなく、新しい理想化を直接[パーツ/アセンブリ]ブランチ内で作成できます。また、グループ内のいずれかまたはすべての理想化を除去したり、理想化を表示または非表示にしたり、ソートすることができます。
[理想化]ブランチ内のすべてのサブノードでは、次の例外を除き、同じ選択肢を含む同じコンテキスト メニューを利用できます。
- グループの親ノードを選択すると(ソリッド、ビーム、またはコネクタなど)、[すべて除去]コマンドがコンテキスト メニューに表示されます。このコマンドを使用して、グループ内のすべての子オブジェクトを削除します。
- グループ内の 1 つまたは複数の子オブジェクトを選択すると(物理的プロパティ 1および/または物理プロパティ 2 など)、[削除]コマンドがコンテキスト メニューに表示されます。このコマンドは、グループ内で現在選択されている項目のみを削除します。さらに、[並べ替え]コマンドは子オブジェクトのコンテキスト メニューには表示されません。
