節点

この項目は、モデル ツリー内の解析ブランチのすぐ後に表示されます。メッシュ内の節点の総数が、見出しの右端に表示されます(たとえば、節点 786 など)。メッシュが生成されたかどうかを示す[節点]アイテムがモデル ツリーに表示されます。メッシュされていないモデルの節点数は0 (ゼロ)です。

[節点]を右クリックすると、次のオプションが、コンテキスト メニューから利用できます。

• [クエリー表示]: このオプションがオンに設定されている場合、モデル内の節点をリアルタイムで調べることができます。節点の[クエリー表示]は、[クエリー表示]ツールバーを使用してアクセスすることもできます。
• [ハイライト表示]: ハイライト表示オプションは、節点の位置やプロパティを識別するために、節点セットをモデル上でハイライト表示します。節点をハイライト表示するには次の 2 つの方法があります。
  • モデル上で節点を 1 つずつクリックして、節点を視覚的に選択します。
  • 節点 ID が分かっている場合は、それらを[エンティティ ID]フィールドに入力します。その際、スペースやカンマを使用して複数の ID を区切ります。次に、[追加]をクリックします。

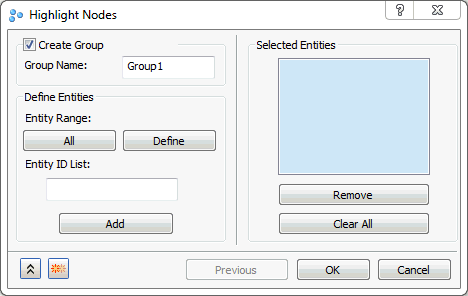

    どちらの場合も、選択または入力した節点が[選択したエンティティ]リスト ボックスに表示されます。[節点をハイライト表示]ダイアログ ボックスを次に示します。



    [グループを作成]チェックボックスをオンにして、[選択したエンティティ]ボックス内の項目を新しい節点グループに追加することができます。グループは、複数の項目を後で再度選択する際に便利です。
