単位

このアイテムは、[解析]の下にあるモデル ツリーの次のサブレベルです。[解析]ダイアログ ボックス内の単位系を定義するオプションが提供されます。

[単位系]:

• [CAD モデル]: CAD 環境の[ドキュメント設定]で定義された既定の単位系を使用します。
• [SI]: MKS 単位系(メートル、キログラム、秒、ニュートン、ケルビン、度)を使用します。
• [修正 SI]: 修正されたMKS 単位系(ミリメートル、トン、秒、ニュートン、ケルビン、度)を使用します。
• [英国単位]: 英国/IPS 単位系(インチ、lbf/s/in²、秒、ポンド、華氏、度)を使用します。
• [CGS]: 標準単位(センチメートル、グラム、秒、ダイン、摂氏、度)を設定するのに使われる単位系です。

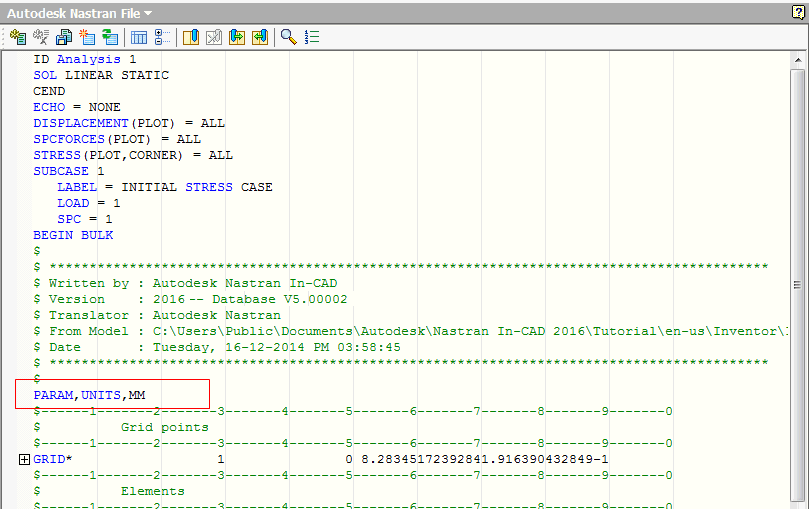

[解析]フォーム内で選択されている単位は、その特定の[解析]に対してのみ定義されます。単位も、PARAM、UNITS、INやMMなどの長さの単位として Nastran バルク データ ファイルに書き出されます。

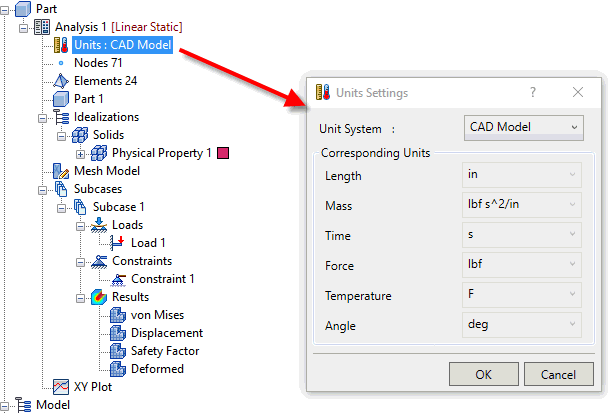

単位を定義すると、[解析]の下のツリーに表示され、次の図に示すように、そこから単位系を編集できます。

表示単位は、結果コンター プロットの凡例の上部にも表示されます。この場合は、ドロップダウン メニューが表示され、別の表示単位にすばやく切り替えることができます。
