メッシュ設定はグローバルに、またはパーツごとに定義することができます。ブラウザでメッシュ モデルを右クリックして、コンテキスト メニューから[編集]を選択したときに表示されるダイアログ ボックスをコントロールするには、[切り替え先]オプションを使用します。[メッシュ設定]ダイアログ ボックスは、メッシュ全体を定義するために使用されます。[メッシュ テーブル]ダイアログ ボックスは、パーツごとにメッシュの設定を定義するために使用されます。
[切り替え先] = [メッシュ設定(グローバル メッシュ定義)
- ブラウザで[メッシュ モデル]を右クリックし、[切り替え先]
[メッシュ設定]に切り替えます。
- [メッシュ モデル]を右クリックし、[編集]を選択すると、
- グローバル[メッシュ設定]ダイアログ ボックスが表示されます。
注: [切り替え先]オプションにかかわらず、グローバル[メッシュ設定]ダイアログには、Inventor Nastranリボン タブの[メッシュ]パネルの[メッシュ設定]をクリックしてアクセスすることができます。
[メッシュ設定]ダイアログ ボックスで使用できるオプションの詳細については、[メッシュ モデル]
[編集]を参照してください。

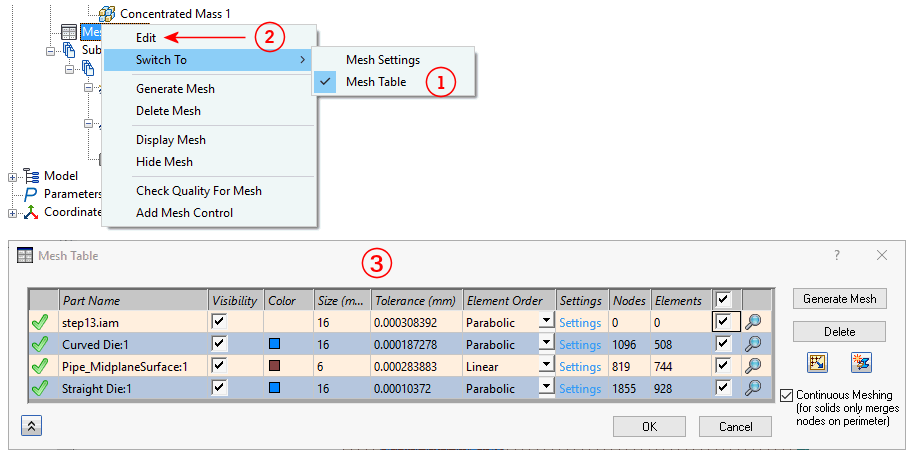

切り替え先 = メッシュ テーブル(パーツごとのメッシュ定義)
- ブラウザで[メッシュ モデル]を右クリックし、[切り替え先][メッシュ テーブル]をクリックします。
- [メッシュ モデル]を右クリックし、[編集]を選択すると、
- [メッシュ テーブル]ダイアログ ボックスが表示されます。
注: [切り替え先]オプションにかかわらず、[メッシュ テーブル]ダイアログには、Inventor Nastranリボン タブの[メッシュ]パネルの[テーブル]をクリックしてアクセスすることができます。
[メッシュ テーブル]ダイアログ ボックスで使用できるオプションの詳細については、[メッシュ モデル]
[編集]を参照してください。
