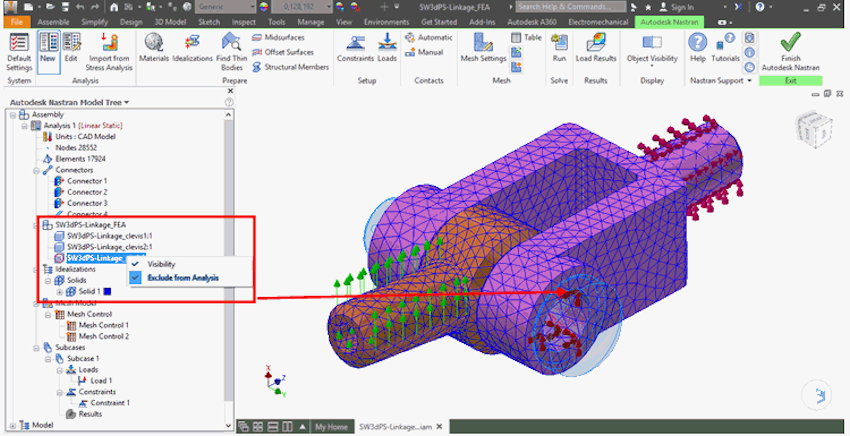

CAD モデルを構成するパーツ、アセンブリ、サブアセンブリは、ブラウザの[解析]ブランチにリストされます。CAD ボディ エントリを右クリックすると、次の右クリック メニュー オプションを使用することができます。
- [表示]: 項目を表示または非表示にします。
- [解析から除外]: 項目を解析に使用しないよう除外します。除外されたパーツはメッシュ生成されず、このパーツに FEA オブジェクトを適用することはできません。

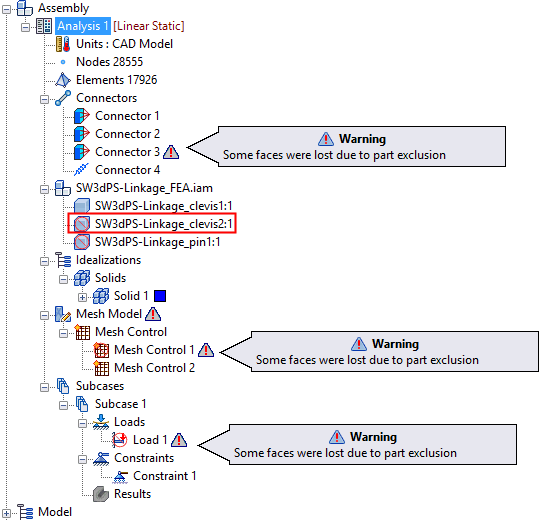

荷重、拘束、コネクタ、メッシュ コントロール、またはその他の FEA オブジェクトを適用した後でパーツ、アセンブリ、またはサブアセンブリを除外した場合、これらのオブジェクトはモデル ツリーに残ります。ただし、オブジェクトに問題があることを示すアイコン(
)でマークされ、ツールチップに、「パーツの除外により、いくつかの面が失われました」という警告が表示されます。
