ベクトル オプション

サブケース内で[変位]を右クリックし、[編集]を選択します。[ベクトル オプション]タブの横にあるチェックボックスをオンにします。

[ベクトル オプション]タブには、次の主要なセクションがあります。

• [結果]:
  • 上の図に示すように、さまざまな結果タイプを選択してベクトル プロットに表示できます。
  • たとえば、[結果]下で[ソリッド応力]を選択した場合、ベクトル フォーマットでさまざまな垂直応力や主応力を表示できます。

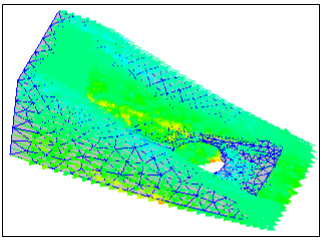

  • 下の図に示す例では、垂直応力が変位したメッシュ上にベクトル プロットとして表示されています。



  • 同じプロットで複数のベクトル プロットを表示したり、コンター プロット上にベクトル プロットを表示したりできます。
• [成分]:
  • 単一方向、方向の組み合わせに沿ったベクトル、または大きさのみのベクトルの表示を選択できます。
  • たとえば、[結果]下で[ソリッド応力]を選択した場合、単一方向、平面、これらの組みあわせに沿ったベクトル、または最小、中間、および最大主応力のみを示すベクトルの表示を選択できます。
• [表示オプション]:
  • ベクトル矢印のサイズを変更できます。
