デュアルコラム CNC マシンのシミュレーターを構成するには

検査シミュレーターを構成します。

PowerInspect では、[プログラムシミュレーション]タブを使用して検査シーケンスのシミュレーションを行い、CNC/DCC 制御の測定デバイスで実行する前に、プローブ パスのエラーを確認することができます。デュアルコラム CNC マシンに対して検査を作成する場合、タブには、コラムごとに個別のシミュレーターが含まれます。デュアルシミュレーター構成 ダイアログを使用し、各マシンコラムのチェックに使用するシミュレーターを指定します。

1. [ツール]タブ > [シミュレーター] > [デュアルコラム] > [シミュレーター構成]をクリックします。

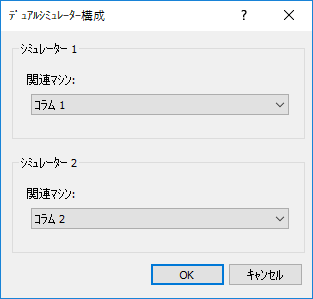

   デュアルシミュレーター構成 ダイアログが表示されます。



2. シミュレーター 1 の 関連マシン リストから、シミュレーター 1 として表示するコラムを選択します。
3. シミュレーター 2 の 関連マシン リストから、シミュレーター 2 として表示するコラムを選択します。
4. OK をクリックして変更を保存し、ダイアログを閉じます。
5. [ツール]タブ > [接続] > [取付け]をクリックして、両方のコラムを測定デバイスに接続します。
6. [マシン]タブを選択します。
7. マシン リストから コラム 1 を選択します。
8. プローブヘッド、プローブツール、プローブヘッド角度 セクションで、当該コラムのプローブアセンブリを指定します。
9. アセンブリの名前が I++ サーバーの工具定義と一致しない場合、 をクリックして、シミュレーション工具の I++ 工具へのマップを行います。
10. マシン リストから コラム 2 を選択し、第 2 コラムに対してステップ 8 から 10 を繰返します。
