デュアルコラム マシンを管理するには

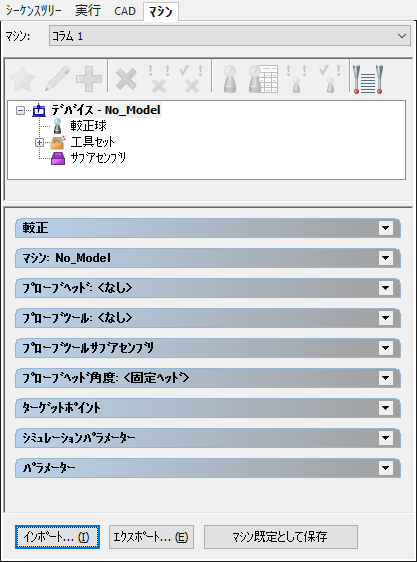

デュアルコラムモードでは、マシン タブ上部のシミュレーター選択リストを使用して、CMM の各コラムのプローブの較正、および、管理を行います。

注: CNC 有効マシン プロトコル、または、I++ ClientTool を使用して、測定デバイスにデュアルコラムを接続すると、ラックの指定が可能になります。

デュアルコラムマシンの接続ステータスの管理方法

1. マシン タブで、構成を行うコラムを選択します。
2. プローブビュー、および、プローブヘッド、プローブツール、プローブヘッド角度 セクションを使用して、選択したコラムのプローブアセンブリを設定します。
3. ツールタブのマシン、および、マシン 2 パネルのオプションを使用します。目的に応じて、以下のいずれかをクリックします。
   • 接続: PowerInspect とコラム間の接続ステータスを制御します。[ステータス]にコラムの現行ステータスが表示されます。
   • ホームに移動 － コラムを原点に移動します。
   • トラッキング: [座標]ダイアログが開き、プローブの位置が表示されます。
