NC プログラムダイアログの使用方法

NC プログラム ダイアログを使用して、NC プログラムに デルタ変換アイテム をエクスポートします。

NC コードのエクスポート方法

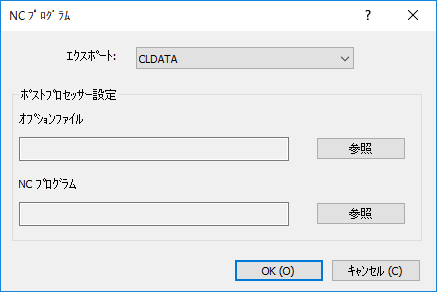

1. [デルタ変換]ダイアログで、[NC コードにエクスポート] ボタンをクリックします。NC プログラム ダイアログが表示されます。



2. エクスポート リストからオプションを選択します。選択
   • CLDATA － NC プログラムファイルを作成します。使用する工作機械コントローラー用に構成されたポストプロセッサー オプション ファイルを選択するには、上部の[参照]ボタンを使用します。NC プログラム ファイル名を入力するには、下部の[参照]ボタンを使用します。
   • 使用中のマシンコントローラーのテンプレートファイル名 － NC プログラムファイルを作成します。
3. OK をクリックして NC プログラムをエクスポートし、NC プログラムダイアログを閉じます。
