接続プロトコルの構成方法

測定デバイスと通信するために使用する接続プロトコルを指定します。

注: プロトコルは、手動または CNC/DCC 制御の測定デバイスを使用する場合にのみ必要です。OMV マシンのパーツを検査するには、[ファイル]タブ > [エクスポート] > [プローブパス]を使用します。

1. [ツール]タブ > [マシン]パネル > [構成 (C)]をクリックします。
2. [Autodesk CMMDriver 構成]ダイアログで、[選択]をクリックします。
3. [接続プロトコル選択]ダイアログで、測定デバイスの通信プロトコルをダブルクリックします。

   プロトコルが、[Autodesk CMMDriver 構成]ダイアログの [アクティブ接続プロトコル]ボックスに表示されます。

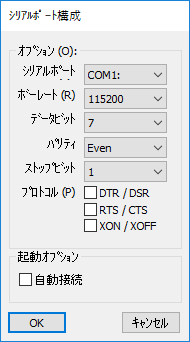

4. 選択したプロトコルに追加の構成情報が必要な場合は、[パラメーター]をクリックして詳細を指定します。

   パラメーターダイアログが表示されます。



5. プロトコルのパラメーターを指定します。
