較正ポイントを 1 つのみ取得して、プローブ先端を較正します。
通常の方法では、較正球で複数のポイントを取得して、プローブヘッド オフセット、プローブツール オフセット、プローブ直径を計算します。シンプル較正では、プローブ ヘッドとプローブ直径の規定オフセットおよび単一較正ポイントを使用して、プローブ ツールのオフセットを算出します。これにより、測定中に速やかにプローブアセンブリを変更し、プローブ方向を調整することができます。
注: シンプル較正は、CNC マシンまたは手動 CMM の検査を作成する場合にのみ使用できます。

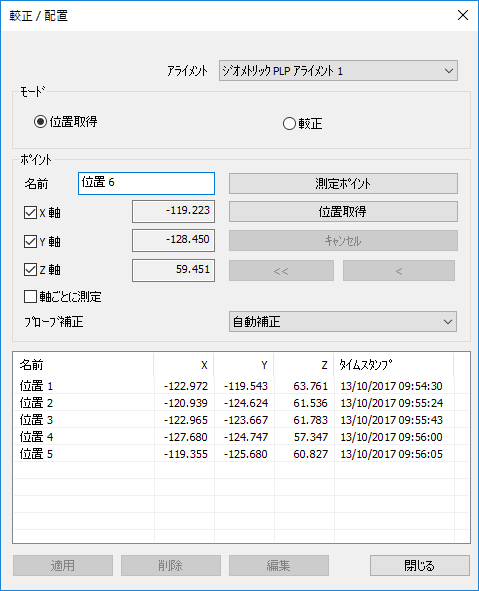

- [マシン]タブで、[較正]
ボタンをクリックします。較正 / 配置 ダイアログが表示されます。
- 較正 オプションを選択します。
- プローブの方向を設定します。
- リストから、プローブを較正するロケーションを選択します。
- 選択した位置にプローブを移動し、位置取得 をクリックします。または、測定ポイント をクリックし、位置を測定します。
注: 各軸の座標を個別に取得する場合、軸ごとに測定 を選択し、各軸を順に測定します。
- [閉じる]をクリックします。これにより、選択したプローブ方向におけるパーツの測定が可能になります。
