座標規定値 セクションを使用し、アイテムの 法線ベクトル の規定値を指定します。その後、PowerInspect は規定値と測定値の間の偏差を表示します。以下の設定を利用することができます。
座標タイプ － リストからエントリを選択し、規定値のフォーマットを指定します。選択
- デカルト － IJK フォーマットで、規定値を入力します。
- 見掛け角度 － ABC 度フォーマットで、規定値を入力します。
- 球 － アジマス（A）、および、エレベーション（E）として、規定値を入力します。
をクリックし、エンティティバウンダリー定義 ダイアログを表示します。
規定値 － 規定値 に値を入力します。

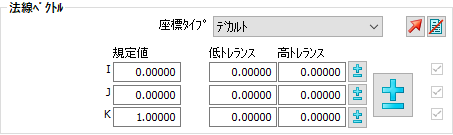

次図のように、法線ベクトル の場合は IJK 値で規定値を入力します。
アイテムの規定値を読込むには、
をクリックして、以下のいずれかを選択します。
- CAD エンティティから － CAD モデルから規定値を読込みます。
- アクティブ測定から － 現行測定 から、規定値を読込みます。
公差域 －
をクリックし、アイテムの 公差域を設定 します。
レポートに出力 － レポートおよび、CAD ビュー ラベル に規定値詳細を含める場合、対応する規定値の右側のチェックボックスを選択します。前図の例では、IJK 値は、レポートとラベルに表示されません。
全ての規定値を非表示にするには、
をクリックします。これにより、ボタンが
に変化します。規定値を再表示するには、再度ボタンをクリックします。
ベクトル方向反転 －
をクリックし、ベクトル方向を反転します。これにより、ボタンが
に変化します。元の方向に戻すには、再度ボタンをクリックします。
規定値使用 － アイテムの規定値の入力、および、変更を行い、規定値とアイテムの測定値を比較します。測定を行う場合、トレランス内インディケータ
またはトレランス外インディケータ
が、検査シーケンス内のアイテムのアイコンに表示されます。このアイテムに関連付けられるラベルの枠の色は、測定がトレランス内かどうかを示しており、トレランス、規定値、偏差、およびエラーの値は、アイテムがレポートに含まれる場合に計算されます。規定値との比較を無効にするには、このチェックボックスを選択解除します。 これにより、規定値 項目が無効になり、トレランスインディケーターも非表示になります。また、トレランス、規定値、偏差、エラー値は、レポートに表示されなくなります。
規定値との比較を無効にするには、このチェックボックスを選択解除します。 これにより、規定値 項目が無効になり、トレランスインディケーターも非表示になります。また、トレランス、規定値、偏差、エラー値は、レポートに表示されなくなります。
