RPS アライメントで円全体を使用する方法

ジオメトリックアイテムに測定されたポイント、または、軸の使用に加え、RPS アライメントでは、第 1 アイテムとして円全体を選択することができます。これにより、円の中心に制御される位置ロックに加え、円の参照平面方向を使用して、アライメントの回転を拘束することができます。

RPS アライメントの作成方法 － 円全体使用

1. [ホーム]タブ > [作成]パネル > [アライメント] > [RPS アライメント]をクリックし、表示される[RPS アライメント定義]ダイアログで、アライメントの名前を入力します。

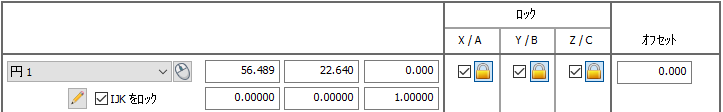

2. リストからアイテム名を選択、または、 をクリックして CAD ビューからフィーチャーを選択します。例:



3. IJK をロック を選択し、円の参照平面方向を使用して、アライメントの 2 つの回転軸をロックします。

   IJK をロック が未選択の場合、円の方向は無視されます。この場合、円の中心のみの使用と同一の結果になります。

4. ロック 列から、拘束する変換軸を選択します。
5. 軸を過拘束すると、PowerInspect は全フィーチャーのベストフィットを作成します。ベストフィットに含める軸ロックを選択するには、選択されているチェックボックスに隣接するロック ボタンをクリックします。 は、ベストフィットから軸ロックを除外し、 は、ベストフィットに軸ロックを含めます。
6. 引続き、アライメントに拘束アイテムを追加します。

   3 つ全ての変換軸をロックすると、もう 1 つのロックアイテムの選択のみで、アライメントを完全に拘束することができます。

7. アライメントに対して全アイテムを選択したら、OK をクリックして変更を保存し、ダイアログを閉じます。
