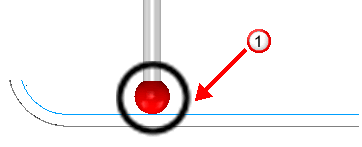

次図のサンプルでは、2 つのサーフェスはプローブの検索半径
内にあります。ただし、ポイントは常にプローブに最近接するサーフェスに投影されるため、下側のサーフェスは測定できません。この場合、検査から上側のサーフェスを除外すると、PowerInspect による下側のサーフェスの測定値の算出が可能になります。
検査から CAD レベルおよびオブジェクトを除外するには、[測定]タブ > [オプション]パネル > [アクティブレベル]をクリックします。
検査に使用される CAD レベル / オブジェクトの指定方法
- レベル マネージャーを使用し、除外する CAD オブジェクトをレベルに割り当てます。

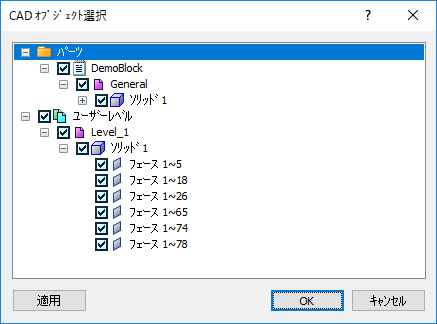

- [測定]タブ > [オプション]パネル > [アクティブレベル]をクリックします。たとえば、[CAD オブジェクト選択]ダイアログが表示されます。
をクリックしてフォルダーを展開し、CAD レベル、および、オブジェクトエントリを表示します。
- 検査に含める場合は、エントリに隣接するチェックボックスを選択します。また、除外する場合は、選択解除します。
検査に含めるエントリ
検査から除外するエントリ
検査に含めるエントリ、および、検査から除外するエントリの両方を持つ親レベル / オブジェクト
以下の例では、Level_1 の フェース 1~5、および、フェース 1~18 のみの検査が行われます。
- OK をクリックして変更を保存し、ダイアログを閉じます。パーツの検査時に、PowerInspect は検査用に選択されていない CAD レベルおよびオブジェクトを無視します。検査に有効なレベルは、CAD コンテキストと呼ばれます。
CAD ビューに表示される CAD レベルと、検査に有効なレベルは別々に制御されます。そのため、測定では無視されるサーフェスを CAD ビューに表示することができます。以下のように、CAD レベルを指定します。
- 表示する CAD レベルを指定するには、[ビュー]タブ > [外観]パネル > [表示レベル]をクリックします。
- 測定対象 CAD レベルを指定するには、[CAD]タブを使用します。
- 個別の検査グループで測定対象 CAD レベルを指定するには、グループダイアログを使用します。
